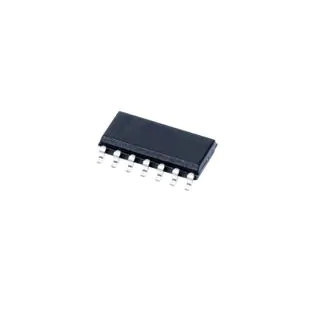

নন ইনভার্টিং হাফ ব্রিজ গেট ড্রাইভার IC EMI 60Hz UCC27714D

UCC27714 এর জন্য বৈশিষ্ট্য

• হাই-সাইড, লো-সাইড কনফিগারেশন, স্বাধীন ইনপুট সহ
• 600 V (HS পিন) পর্যন্ত সম্পূর্ণরূপে কার্যকরী
• বুটস্ট্র্যাপ অপারেশনের জন্য ডিজাইন করা ফ্লোটিং চ্যানেল
• ভিডিডি = 15 ভি এ 4-এ সিঙ্ক 4-এ উত্সের শীর্ষ আউটপুট বর্তমান ক্ষমতা
• সর্বোত্তম-শ্রেণীর প্রচার বিলম্ব (125-এনএস সর্বোচ্চ)
• সেরা-ইন-ক্লাস বিলম্ব ম্যাচিং (20-এনএস সর্বাধিক)
• TTL এবং CMOS সামঞ্জস্যপূর্ণ ইনপুট লজিক
• VDD বায়াস সাপ্লাই রেঞ্জ 10 V থেকে 20 V
• উভয় চ্যানেলের জন্য বায়াস UVLO সুরক্ষা
• রেল থেকে রেল ড্রাইভ
• নেতিবাচক ভোল্টেজ ট্রানজিয়েন্টের অধীনে শক্তিশালী অপারেশন
• উচ্চ ডিভি/ডিটি অনাক্রম্যতা (এইচএস পিন)
• ভোল্টেজের পার্থক্য বজায় রাখার ক্ষমতা সহ লজিক (VSS) এবং ড্রাইভার (COM) এর জন্য পৃথক গ্রাউন্ড
• ঐচ্ছিক সক্ষম ফাংশন (পিন 4)
• ইনপুট ভাসমান অবস্থায় আউটপুট কম রাখা হয়
• ইনপুট এবং সক্ষম করুন পিন ভোল্টেজ স্তর VDD পিন বায়াস সাপ্লাই ভোল্টেজ দ্বারা সীমাবদ্ধ নয়
• সর্বোচ্চ ক্রিপেজ এবং ক্লিয়ারেন্সের জন্য উচ্চ এবং নিম্ন ভোল্টেজ পিনগুলি পৃথক করা হয়েছে
• ইনপুট এবং সক্ষম পিন নেতিবাচক ভোল্টেজ হ্যান্ডলিং ক্ষমতা

UCC27714-এর বিবরণ

UCC27714 হল একটি 600-ভিহাই-সাইড, লো-সাইড গেট ড্রাইভার যার 4-A সোর্স এবং 4-A সিঙ্ক কারেন্ট ক্ষমতা, ড্রাইভপাওয়ার MOSFETs বা IGBTs কে লক্ষ্য করে।ডিভাইসটিতে একটি গ্রাউন্ড-রেফারেন্সড চ্যানেল (LO) এবং একটি ফ্লোটিং চ্যানেল (HO) রয়েছে যা বুটস্ট্র্যাপ সরবরাহের জন্য ডিজাইন করা হয়েছে।ডিভাইসটিতে -8 V পর্যন্ত নেতিবাচক ভোল্টেজে অপারেশনাল লজিক বজায় রাখার ক্ষমতা সহ চমৎকার দৃঢ়তা এবং শব্দ প্রতিরোধ ক্ষমতা রয়েছে।ডিসিHS পিনে (VDD = 12 V এ)।

ডিভাইসটি 10 ​​V থেকে 20 V পর্যন্ত বিস্তৃত পরিসরের বায়াস সাপ্লাই ইনপুট গ্রহণ করে এবং VCC এবং HB বায়াস সাপ্লাই পিন উভয়ের জন্য UVLO সুরক্ষা প্রদান করে।UCC27714 SOIC-14 প্যাকেজে পাওয়া যায় এবং -40°C থেকে 125°C পর্যন্ত কাজ করার জন্য রেটেড।
