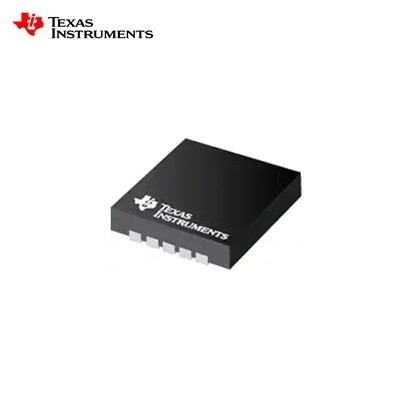

এসএমডি মাউন্টিং ইএমআই ফিল্টার আইসি টেক্সাস ইন্সট্রুমেন্টস টিআই LM9061QDRQ1

LM9061-Q1-এর বৈশিষ্ট্য

• অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্য:
  • ডিভাইস HBM ESD ক্লাসিফিকেশন লেভেল 2
  • ডিভাইস CDM ESD শ্রেণীবিভাগ স্তর C4B
• 60-V সাপ্লাই ট্রানজিয়েন্ট সহ্য করে
• VCC > 30 V সহ ওভারভোল্টেজ শাট-অফ
• লসলেস ওভারকারেন্ট প্রোটেকশন ল্যাচ-অফ
  • কারেন্ট সেন্স রোধের প্রয়োজন নেই
  • উচ্চ কারেন্ট লোড সহ পাওয়ার লস কমিয়ে দেয়
• সুরক্ষা ল্যাচ-অফের প্রোগ্রামেবল বিলম্ব
• ইন্ডাকটিভ লোড ক্ষণস্থায়ী ভোল্টেজগুলিকে ন্যূনতম করার জন্য ধীরে ধীরে টার্নঅফ
• CMOS লজিক-সামঞ্জস্যপূর্ণ অন এবং অফ কন্ট্রোল ইনপুট

LM9061-Q1-এর বিবরণ

LM9061 ফ্যামিলি চার্জ-পাম্প ডিভাইস নিয়ে গঠিত যা হাই-সাইড ড্রাইভার বা সুইচ হিসাবে কনফিগার করা যেকোনো আকারের একটি বাহ্যিক পাওয়ার MOSFET-কে গেট ড্রাইভ সরবরাহ করে।এটি খুব উচ্চ বর্তমান অ্যাপ্লিকেশনের জন্য একাধিক সমান্তরাল সংযুক্ত MOSFETs অন্তর্ভুক্ত করে।একটি CMOS লজিক-সামঞ্জস্যপূর্ণ অন এবং অফ ইনপুট আউটপুট গেট ড্রাইভ ভোল্টেজ নিয়ন্ত্রণ করে।চালু অবস্থায়, চার্জ পাম্প ভোল্টেজ, যা উপলব্ধ VCC সরবরাহের উপরে, সরাসরি MOSFET-এর গেটে প্রয়োগ করা হয়।একটি অন্তর্নির্মিত 15-V জেনার MOSFET-এর সোর্স ভোল্টেজের সর্বাধিক গেটকে ক্ল্যাম্প করে।একটি 110-µA কারেন্ট সিঙ্ক বন্ধ করার নির্দেশ দিলে তা ধীরে ধীরে টার্নঅফ বৈশিষ্ট্যের জন্য MOSFET-এর গেট ক্যাপাসিট্যান্সগুলিকে ডিসচার্জ করে যাতে ইন্ডাকটিভ লোডের ক্ষণস্থায়ী ভোল্টেজের সময়কাল কমিয়ে আনা যায় এবং আরও শক্তি MOSFET কে সুরক্ষিত রাখে।

পাওয়ার MOSFET এর ক্ষতিহীন সুরক্ষা LM9061 এর একটি মূল বৈশিষ্ট্য।পাওয়ার ডিভাইস জুড়ে ভোল্টেজ ড্রপ (ভিডিএস) ক্রমাগত পর্যবেক্ষণ করা হয় এবং বাহ্যিকভাবে প্রোগ্রামযোগ্য থ্রেশহোল্ড ভোল্টেজের সাথে তুলনা করা হয়।লোডের সাথে সিরিজে একটি ছোট কারেন্ট-সেন্সিং প্রতিরোধক, যা উপলব্ধ শক্তির ক্ষতি করে, সুরক্ষা সার্কিট্রির জন্য প্রয়োজন হয় না।যদি ভিডিএসভোল্টেজ, অত্যধিক লোড কারেন্টের কারণে, থ্রেশহোল্ড ভোল্টেজকে অতিক্রম করে, আউটপুটটি আরও ধীরে ধীরে (10-µA আউটপুট কারেন্ট সিঙ্কের মাধ্যমে) একটি প্রোগ্রামযোগ্য বিলম্ব সময়ের ব্যবধানের পরে বন্ধ করা হয়।
