50 ওহম আন্ডারভোল্টেজ লকআউট IC EMI ফিল্টার 100db TPS79918DDCT

TPS799 এর বৈশিষ্ট্য

• EN সহ 200-mA লো-ড্রপআউট রেগুলেটর
• একাধিক আউটপুট ভোল্টেজ সংস্করণ উপলব্ধ:
  • 1.2 V থেকে 4.5 V এর স্থির আউটপুট
  • 1.20 V থেকে 6.5 V পর্যন্ত সামঞ্জস্যযোগ্য আউটপুট
• EN টগলের সাথে ইনরাশ বর্তমান সুরক্ষা
• নিম্ন IQ: 40 µA
• উচ্চ পিএসআরআর:
  • 1 kHz এ 66 dB
  • 10 kHz এ 51 dB
• একটি কম-ESR, 2-µF সাধারণ আউটপুট ক্যাপাসিট্যান্স সহ স্থিতিশীল
• চমৎকার লোড এবং লাইন ক্ষণস্থায়ী প্রতিক্রিয়া
• 2% সামগ্রিক নির্ভুলতা (লোড, লাইন এবং তাপমাত্রা)
• খুব কম ড্রপআউট: 100 mV
• প্যাকেজ:
  • 5-বাম্প, পাতলা, 0.97-মিমি × 1.34-মিমি DSBGA

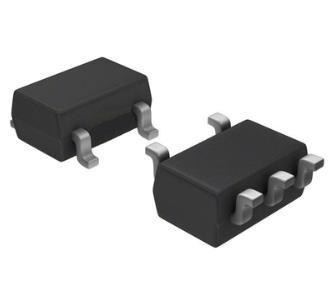

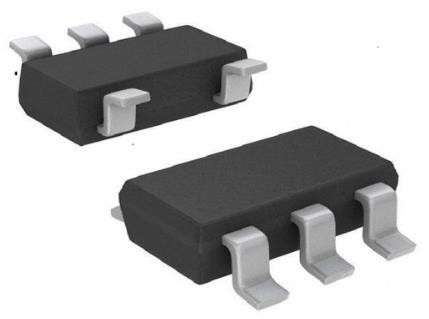

  • 5-পিন SOT-23-পাতলা
  • 6-পিন WSON

TPS799 এর বর্ণনা

TPS799 লো-ড্রপআউট (LDO), লো-পাওয়ার লিনিয়ার রেগুলেটর খুব কম গ্রাউন্ড কারেন্ট সহ চমৎকার এসি পারফরম্যান্স প্রদান করে।খুব কম 40-µA (সাধারণ) গ্রাউন্ড কারেন্ট গ্রহণ করার সময় উচ্চ পাওয়ার-সাপ্লাই প্রত্যাখ্যান অনুপাত (PSRR), কম শব্দ, দ্রুত স্টার্ট-আপ এবং চমৎকার লাইন এবং লোড ক্ষণস্থায়ী প্রতিক্রিয়া প্রদান করা হয়।

TPS799 সিরামিক ক্যাপাসিটারগুলির সাথে স্থিতিশীল এবং একটি 200-mA আউটপুটে সাধারণত 100 mV এর ড্রপআউট ভোল্টেজ দিতে একটি উন্নত BiCMOS তৈরি প্রক্রিয়া ব্যবহার করে।TPS799 একটি নির্ভুল ভোল্টেজ রেফারেন্স এবং ফিডব্যাক লুপ ব্যবহার করে সমস্ত লোড, লাইন, প্রক্রিয়া এবং তাপমাত্রার বৈচিত্রের উপর 2% সামগ্রিক নির্ভুলতা অর্জন করে।TPS799 বৈশিষ্ট্যগুলি ইনরাশ কারেন্ট সুরক্ষা প্রদান করে যখন EN টগলটি ডিভাইসটি চালু করতে ব্যবহার করা হয়, অবিলম্বে কারেন্ট ক্ল্যাম্প করে।

এই ডিভাইসটি TJ = –40°C থেকে +125°C তাপমাত্রার পরিসরে সম্পূর্ণভাবে নির্দিষ্ট করা হয়েছে এবং এটি একটি লো-প্রোফাইল, ডাই-সাইজ বল গ্রিড অ্যারে (DSBGA) প্যাকেজে অফার করা হয়েছে, যা এই ডিভাইসটিকে ওয়্যারলেসের জন্য একটি ভাল পছন্দ করে তুলেছে হ্যান্ডসেট এবং WLAN কার্ড।এই ডিভাইসটি 5-পিন SOT-23-THIN এবং 6-পিন WSON প্যাকেজেও দেওয়া হয়।
