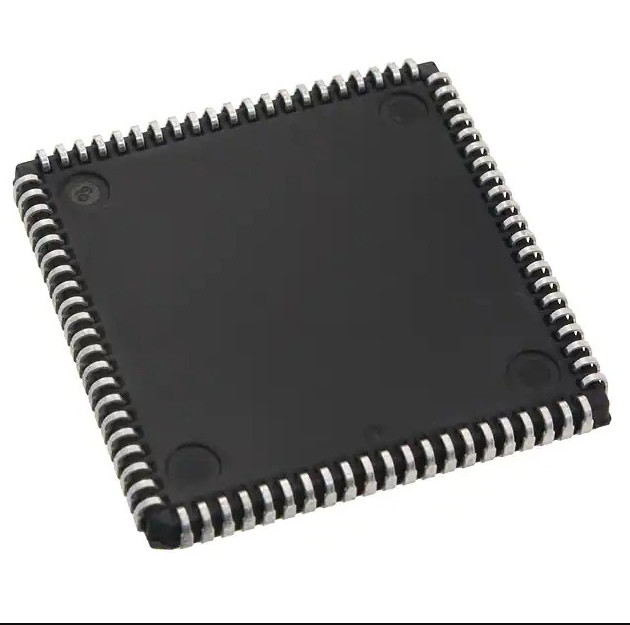

Spartan-XL XILINX XCS05XL স্পার্টান ফুল সিরিজ PLCC পৃষ্ঠ মাউন্টিং FPGA পরিবারগুলি অপ্রচলিত ICs XCS05XL-4PC84C



অপ্রচলিতSpartan-XL XILINX XCS05XL স্পার্টান ফুল সিরিজ PLCC পৃষ্ঠ মাউন্টিং FPGA ICs XCS05XL-4PC84C



শ্রেণী	ইন্টিগ্রেটেড সার্কিট (ICs)
পরিবার	এমবেডেড - FPGAs (ক্ষেত্র প্রোগ্রামেবল গেট অ্যারে)
Mfr	Xilinx Inc.
সিরিজ	স্পার্টান-এক্সএল
প্যাকেজ	ট্রে
পার্ট স্ট্যাটাস	অপ্রচলিত
LAB/CLB-এর সংখ্যা	100
লজিক উপাদান/কোষের সংখ্যা	238
মোট RAM বিট	3200
I/O এর সংখ্যা	61
গেটের সংখ্যা	5000
ভোল্টেজ সরবরাহ	3V ~ 3.6V
মাউন্ট টাইপ	মাউন্ট থাকবে
অপারেটিং তাপমাত্রা	0C ~ 85C (TJ)
প্যাকেজ/কেস	84-এলসিসি (জে-লিড)
সরবরাহকারী ডিভাইস প্যাকেজ	84-PLCC (29.31x29.31)
বেস পণ্য নম্বর	XCS05XL



XILINX Spartan এবং Spartan-XL FPGA ফ্যামিলি ডেটা শীট (কিছু পণ্য অপ্রচলিত/অপ্রচলিত, আরও তথ্যের জন্য ic@icchip.com-এর মাধ্যমে আমাদের সাথে যোগাযোগ করতে স্বাগতম)



ভূমিকা:

Spartan® এবং Spartan-XL FPGA পরিবারগুলি হল একটি উচ্চ-ভলিউম প্রোডাকশন FPGA সলিউশন যা 40,000 গেট পর্যন্ত ASIC প্রতিস্থাপনের জন্য সমস্ত মূল প্রয়োজনীয়তা প্রদান করে৷এই প্রয়োজনীয়তাগুলির মধ্যে রয়েছে উচ্চ কার্যক্ষমতা, অন-চিপ র‍্যাম, মূল সমাধান এবং দাম যা উচ্চ ভলিউমে, পদ্ধতি এবং অনেক ক্ষেত্রে মাস্ক প্রোগ্রাম করা ASIC ডিভাইসের সমতুল্য।স্পার্টান সিরিজের ফিচার সেটকে স্ট্রিমলাইন করে, উন্নত প্রক্রিয়া প্রযুক্তির ব্যবহার এবং মোট খরচ ব্যবস্থাপনার উপর ফোকাস করে, স্পার্টান সিরিজ প্রাথমিক খরচ, দীর্ঘ বিকাশ চক্র এবং প্রচলিত ঝুঁকি এড়িয়ে ASIC এবং অন্যান্য উচ্চ-ভলিউম লজিক ব্যবহারকারীদের জন্য প্রয়োজনীয় মূল বৈশিষ্ট্যগুলি সরবরাহ করে। ASICsস্পার্টান সিরিজের স্পার্টান এবং স্পার্টান-এক্সএল পরিবারে দশজন সদস্য রয়েছে, যেমনটি সারণী 1 এ দেখানো হয়েছে। স্পার্টান/স্পার্টান-এক্সএল এফপিজিএ বৈশিষ্ট্য দ্রষ্টব্য: এই ডেটা শীটে বর্ণিত স্পার্টান সিরিজের ডিভাইসগুলির মধ্যে রয়েছে 5V স্পার্টান পরিবার এবং 3.3V স্পার্টান- এক্সএল পরিবার।স্পার্টান সিরিজের জন্য আরও উন্নত সদস্যদের জন্য পৃথক ডেটা শীট দেখুন।• অন-চিপ র‍্যাম সহ উচ্চ-ভলিউম উত্পাদনের জন্য প্রথম ASIC প্রতিস্থাপন FPGA • 1862 লজিক সেল বা 40,000 সিস্টেম গেট পর্যন্ত ঘনত্ব • XC4000 আর্কিটেকচারের উপর ভিত্তি করে স্ট্রীমলাইনড বৈশিষ্ট্য সেট • 80 MHz ছাড়িয়ে সিস্টেমের কার্যকারিতা • AllianceCORE™ প্রিফিনড সমাধানের বিস্তৃত সেট উপলব্ধ • সীমাহীন reprogrammability • কম খরচে.

সিস্টেম স্তরের বৈশিষ্ট্য - 5V এবং 3.3V উভয় সংস্করণেই উপলব্ধ - অন-চিপ SelectRAM™ মেমরি - সম্পূর্ণ PCI অনুগত - প্রোগ্রাম যাচাইকরণ এবং অভ্যন্তরীণ নোড পর্যবেক্ষণের জন্য সম্পূর্ণ রিডব্যাক ক্ষমতা - ডেডিকেটেড উচ্চ-গতি বহন লজিক - অভ্যন্তরীণ 3-স্টেট বাস ক্ষমতা - আট গ্লোবাল লো-স্কু ক্লক বা সিগন্যাল নেটওয়ার্ক - IEEE 1149.1-সামঞ্জস্যপূর্ণ বাউন্ডারি স্ক্যান লজিক - কম খরচে প্লাস্টিক প্যাকেজ সমস্ত ঘনত্বে উপলব্ধ - সাধারণ প্যাকেজে ফুটপ্রিন্ট সামঞ্জস্য • শক্তিশালী Xilinx ISE® ক্লাসিক ডেভেলপমেন্ট সিস্টেম দ্বারা সম্পূর্ণরূপে সমর্থিত - সম্পূর্ণ স্বয়ংক্রিয় ম্যাপিং, প্লেসমেন্ট এবং রাউটিং অতিরিক্ত Spartan-XL পারিবারিক বৈশিষ্ট্য • 5V সহনশীল I/Os সহ কম শক্তির জন্য 3.3V সরবরাহ • পাওয়ার ডাউন ইনপুট • উচ্চতর কর্মক্ষমতা • দ্রুত বহন লজিক • আরও নমনীয় উচ্চ-গতির ঘড়ি নেটওয়ার্ক • কনফিগারযোগ্য লজিক ব্লকগুলিতে ল্যাচ ক্ষমতা • ইনপুট দ্রুত ক্যাপচার ল্যাচ • আউটপুটগুলিতে ঐচ্ছিক MUX বা 2-ইনপুট ফাংশন জেনারেটর • 12 mA বা 24 mA আউটপুট ড্রাইভ • 5V এবং 3.3V PCI অনুগত • উন্নত সীমানা স্ক্যান • এক্সপ্রেস মোড সহnfiguration



ফিল্ড-প্রোগ্রামেবল গেট অ্যারেস (FPGAs) এর Spartan®-3A পরিবার বেশিরভাগ উচ্চ-ভলিউম, খরচ-সংবেদনশীল, I/O-নিবিড় ইলেকট্রনিক অ্যাপ্লিকেশনগুলিতে ডিজাইনের চ্যালেঞ্জগুলি সমাধান করে।পাঁচ সদস্যের পরিবারটি 50,000 থেকে 1.4 মিলিয়ন সিস্টেম গেট পর্যন্ত ঘনত্ব সরবরাহ করে, যেমনটি সারণী 1 এ দেখানো হয়েছে। স্পার্টান-3এ এফপিজিএগুলি বর্ধিত স্পার্টান-3এ পরিবারের অংশ, যার মধ্যে অ-উদ্বায়ী স্পার্টান-3এএন এবং উচ্চতর ঘনত্ব Spartan-3A DSP FPGAs।Spartan-3A পরিবারটি আগের Spartan-3E এবং Spartan-3 FPGA পরিবারের সাফল্যের উপর ভিত্তি করে গড়ে উঠেছে।নতুন বৈশিষ্ট্যগুলি সিস্টেমের কর্মক্ষমতা উন্নত করে এবং কনফিগারেশনের খরচ কমায়।এই Spartan-3A ফ্যামিলি এনহান্সমেন্টগুলি, প্রমাণিত 90 এনএম প্রক্রিয়া প্রযুক্তির সাথে মিলিত, আগের চেয়ে বেশি কার্যকারিতা এবং প্রতি ডলার ব্যান্ডউইথ প্রদান করে, প্রোগ্রামেবল লজিক শিল্পে নতুন মান স্থাপন করে।তাদের ব্যতিক্রমী কম খরচের কারণে, Spartan-3A FPGAs ব্রডব্যান্ড অ্যাক্সেস, হোম নেটওয়ার্কিং, ডিসপ্লে/প্রজেকশন এবং ডিজিটাল টেলিভিশন সরঞ্জাম সহ বিস্তৃত ভোক্তা ইলেকট্রনিক্স অ্যাপ্লিকেশনের জন্য আদর্শভাবে উপযুক্ত।Spartan-3A পরিবার হল মাস্ক প্রোগ্রাম করা ASIC-এর একটি উন্নত বিকল্প।এফপিজিএগুলি উচ্চ প্রাথমিক খরচ, দীর্ঘ বিকাশ চক্র, এবং প্রচলিত ASIC-এর অন্তর্নিহিত অনমনীয়তা, এবং ফিল্ড ডিজাইন আপগ্রেডের অনুমতি দেয়।



বৈশিষ্ট্য:

• খুব কম খরচে, উচ্চ-ভলিউম, খরচ-সচেতন অ্যাপ্লিকেশনের জন্য উচ্চ-কর্মক্ষমতা লজিক সমাধান

• ডুয়াল-রেঞ্জ VCCAUX সরবরাহ 3.3V-শুধুমাত্র ডিজাইনকে সহজ করে

• সাসপেন্ড, হাইবারনেট মোড সিস্টেমের শক্তি হ্রাস করে

• মাল্টি-ভোল্টেজ, মাল্টি-স্ট্যান্ডার্ড SelectIO™ ইন্টারফেস পিন

• 502 I/O পিন বা 227 ডিফারেনশিয়াল সিগন্যাল জোড়া পর্যন্ত

• LVCMOS, LVTTL, HSTL, এবং SSTL একক-এন্ডেড I/O

• 3.3V, 2.5V, 1.8V, 1.5V, এবং 1.2V সিগন্যালিং

• নির্বাচনযোগ্য আউটপুট ড্রাইভ, প্রতি পিনে 24 mA পর্যন্ত

QUIETIO স্ট্যান্ডার্ড I/O স্যুইচিং নয়েজ কমায়

• সম্পূর্ণ 3.3V ± 10% সামঞ্জস্য এবং হট সোয়াপ সম্মতি।

• প্রতি ডিফারেনশিয়াল I/O প্রতি 640+ Mb/s ডেটা স্থানান্তর হার

• LVDS, RSDS, mini-LVDS, HSTL/SSTL ডিফারেনশিয়াল I/O সমন্বিত ডিফারেনশিয়াল টার্মিনেশন প্রতিরোধক সহ

• বর্ধিত ডাবল ডেটা রেট (DDR) সমর্থন

• DDR/DDR2 SDRAM সমর্থন 400 Mb/s পর্যন্ত

• সম্পূর্ণরূপে অনুগত 32-/64-বিট, 33/66 MHz PCI® প্রযুক্তি সমর্থন

• প্রচুর, নমনীয় লজিক রিসোর্স • ঐচ্ছিক শিফট রেজিস্টার বা বিতরণকৃত RAM সমর্থন সহ 25,344 লজিক সেল পর্যন্ত ঘনত্ব

• দক্ষ প্রশস্ত মাল্টিপ্লেক্সার, প্রশস্ত যুক্তি

• দ্রুত তাকান-আগামী যুক্তি বহন

• ঐচ্ছিক পাইপলাইনের সাথে উন্নত 18 x 18 গুণক

• IEEE 1149.1/1532 JTAG প্রোগ্রামিং/ডিবাগ পোর্ট

• হায়ারার্কিক্যাল সিলেক্টRAM™ মেমরি আর্কিটেকচার

• বাইট রাইটের সাথে 576 Kbit পর্যন্ত দ্রুত ব্লক RAM প্রসেসর অ্যাপ্লিকেশনের জন্য সক্ষম করে

• 176 Kbit পর্যন্ত দক্ষ বিতরণকৃত RAM

• আটটি পর্যন্ত ডিজিটাল ক্লক ম্যানেজার (ডিসিএম)

• ঘড়ি তির্যক নির্মূল (বিলম্বিত লক লুপ)

• ফ্রিকোয়েন্সি সংশ্লেষণ, গুণ, ভাগ

• উচ্চ-রেজোলিউশন ফেজ স্থানান্তর

• প্রশস্ত ফ্রিকোয়েন্সি পরিসীমা (5 MHz থেকে 320 MHz এর বেশি)

• আটটি লো-স্কু গ্লোবাল ক্লক নেটওয়ার্ক, প্রতি অর্ধেক ডিভাইসে আটটি অতিরিক্ত ঘড়ি এবং প্রচুর লো-স্কু রাউটিং

শিল্প-মান PROM-এর কনফিগারেশন ইন্টারফেস

• কম খরচে, স্পেস-সেভিং এসপিআই সিরিয়াল ফ্ল্যাশ প্রোম

• x8 বা x8/x16 BPI সমান্তরাল বা ফ্ল্যাশ PROM

• JTAG সহ কম খরচে Xilinx® প্ল্যাটফর্ম ফ্ল্যাশ

• ডিজাইন প্রমাণীকরণের জন্য অনন্য ডিভাইস ডিএনএ শনাক্তকারী

• FPGA নিয়ন্ত্রণের অধীনে একাধিক বিটস্ট্রিম লোড করুন

• পোস্ট-কনফিগারেশন CRC চেকিং

• সম্পূর্ণ Xilinx ISE® এবং WebPACK™ ডেভেলপমেন্ট সিস্টেম সফ্টওয়্যার সমর্থন প্লাস Spartan-3A স্টার্টার কিট

• MicroBlaze™ এবং PicoBlaze এমবেডেড প্রসেসর

• কম খরচে QFP এবং BGA প্যাকেজিং, Pb-মুক্ত বিকল্প

• সাধারণ পায়ের ছাপ সহজ ঘনত্ব স্থানান্তর সমর্থন করে

• নির্বাচিত Spartan-3AN ননভোলাটাইল FPGA-এর সাথে সামঞ্জস্যপূর্ণ

• উচ্চ ঘনত্ব Spartan-3A DSP FPGAs এর সাথে সামঞ্জস্যপূর্ণ

• XA অটোমোটিভ সংস্করণ উপলব্ধ



সংশ্লিষ্ট পণ্য :



Spartan-3A FPGA স্থিতি

XC3S50A উৎপাদন

XC3S200A উৎপাদন

XC3S400A উৎপাদন

XC3S700A উৎপাদন

XC3S1400A উৎপাদন



XC3S50A –4 স্ট্যান্ডার্ড পারফরম্যান্স VQ100/ VQG100 100-পিন খুব পাতলা কোয়াড ফ্ল্যাট প্যাক (VQFP) C বাণিজ্যিক (0°C থেকে 85°C)

XC3S200A –5 হাই পারফরম্যান্স (শুধুমাত্র বাণিজ্যিক) TQ144/ TQG144 144-পিন পাতলা কোয়াড ফ্ল্যাট প্যাক (TQFP) I শিল্প (–40°C থেকে 100°C) XC3S400A FT256/ FTG256 256-এফটিজিএ এফটিজিএ 256-অ্যারি-বল )

XC3S700A FG320/ FGG320 320-বল ফাইন-পিচ বল গ্রিড অ্যারে (FBGA)

XC3S1400A FG400/ FGG400 400-বল ফাইন-পিচ বল গ্রিড অ্যারে (FBGA)

XC3S1400A FG484/ FGG484 484-বল ফাইন-পিচ বল গ্রিড অ্যারে (FBGA)

XC3S1400A FG676 FGG676 676-বল ফাইন-পিচ বল গ্রিড অ্যারে (FBGA)



XC3S50(2) 50K 1,728 16 12 192 12K 72K 4 2 124 56

XC3S200(2) 200K 4,320 24 20 480 30K 216K 12 4 173 76

XC3S400(2) 400K 8,064 32 28 896 56K 288K 16 4 264 116

XC3S1000(2) 1M 17,280 48 40 1,920 120K 432K 24 4 391 175

XC3S1500 1.5M 29,952 64 52 3,328 208K 576K 32 4 487 221

XC3S2000 2M 46,080 80 64 5,120 320K 720K 40 4 565 270

XC3S4000 4M 62,208 96 72 6,912 432K 1,728K 96 4 633 300

XC3S5000 5M 74,880 104 80 8,320 520K 1,872K 104 4 633 300
