RFI EMI ফিল্টার IC ইন্টিগ্রেটেড সার্কিট BNX002-01 HD3SS3220IRNHT

RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT
RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT RFI EMI Filter IC Integrated Circuits BNX002-01 HD3SS3220IRNHT
বেসিক ইনফরমেশন
পরিচিতিমুলক নাম: Texas Instruments
মডেল নম্বার: HD3SS3220IRNHT
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
ডেলিভারি সময়: 2~8 কর্মদিবস
পরিশোধের শর্ত: টি/টি
ভালো দাম এখন যোগাযোগ
ব্র্যান্ড: টেক্সাস ইনস্ট্রুমেন্ট সনদপত্র: /
মডেল: HD3SS3220IRNHT MOQ: 1 পিসি
মূল্য: Negotiated ডেলিভারি: 2~8 কর্মদিবস
অর্থপ্রদান: টি/টি
লক্ষণীয় করা:

RFI EMI ফিল্টার IC

,

BNX002-01 EMI ফিল্টার IC

,

HD3SS3220IRNHT

পণ্যের বর্ণনা

নতুন আগমন আরএফআই ইএমআই ফিল্টার আইসি ইন্টিগ্রেটেড সার্কিট BNX002-01 HD3SS3220IRNHT

ECAD মডিউল PCB প্রতীক, পদচিহ্ন এবং 3D মডেল
সরবরাহ এবং চাহিদা স্থিতি ভারসাম্য
খোলা বাজারে জাল হুমকি 59 পিসিটি।
জনপ্রিয়তা মধ্যম
উইন সোর্স পার্ট নম্বর 1042878-HD3SS3220IRNHT

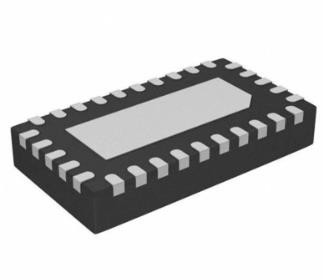

কেস/প্যাকেজ 30-WQFN (4.5x2.5)
মাউন্টিং SMD (SMT)
তাপমাত্রা পরিসীমা - অপারেটিং -40°C থেকে 85°C
অ্যাপ্লিকেশন ইউএসবি, টাইপ-সি কন্ট্রোলার
স্ট্যাটাস সক্রিয়
প্যাকেজিং রিল - টিআর
প্রস্তুতকারক টেক্সাস ইনস্ট্রুমেন্ট
ক্যাটাগরি ইন্টিগ্রেটেড সার্কিট
সরবরাহ ভোল্টেজ - অপারেটিং 3.3V, 5V



HD3SS3220-এর বৈশিষ্ট্য

  • ইন্টিগ্রেটেড 2:1 সুপারস্পিড মুক্স সহ USB টাইপ-সি পোর্ট কন্ট্রোলার
  • USB Type-C™ স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ
  • USB 3.1 G1 এবং G2 সমর্থন করে 10 Gbps পর্যন্ত
  • 3-A বর্তমান বিজ্ঞাপন এবং সনাক্তকরণ সহ 15 ওয়াট পর্যন্ত পাওয়ার ডেলিভারি সমর্থন করে
  • মোড কনফিগারেশন
    • শুধুমাত্র হোস্ট - DFP/উৎস
    • শুধুমাত্র ডিভাইস - UFP/সিঙ্ক
    • ডুয়েল রোল পোর্ট - DRP
  • চ্যানেল কনফিগারেশন (CC)
    • ইউএসবি পোর্ট সনাক্তকরণ সংযুক্ত করুন
    • তারের অভিযোজন সনাক্তকরণ
    • ভূমিকা সনাক্তকরণ
    • টাইপ-সি বর্তমান মোড (ডিফল্ট, মিড, হাই)
  • সক্রিয় তারের জন্য V(BUS) সনাক্তকরণ এবং VCONN সমর্থন
  • অডিও এবং ডিবাগ আনুষঙ্গিক সমর্থন
  • Try.SRC এবং Try.SNK DRP মোডের জন্য সমর্থন করে
  • GPIO এবং I2C এর মাধ্যমে কনফিগারেশন নিয়ন্ত্রণ
  • কম সক্রিয় এবং স্ট্যান্ডবাই বর্তমান খরচ
  • -40 থেকে 85 ডিগ্রি সেলসিয়াসের শিল্প তাপমাত্রা পরিসীমা

HD3SS3220-এর বর্ণনা

HD3SS3220 হল একটি USB সুপারস্পিড (SS) 2:1 mux যার DRP পোর্ট কন্ট্রোলার রয়েছে৷ডিভাইসটি ইউএসবি টাইপ-সি বাস্তবায়নকারী ইকোসিস্টেমের জন্য চ্যানেল কনফিগারেশন (CC) লজিক এবং 5V VCONN সোর্সিং প্রদান করে।HD3SS3220 একটি ডাউনস্ট্রিম ফেসিং পোর্ট (DFP), আপস্ট্রিম ফেসিং পোর্ট (UFP) বা ডুয়াল রোল পোর্ট (DRP) হিসাবে কনফিগার করা যেতে পারে যা যেকোনো অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।



HD3SS3220, DRP মোডে, টাইপ-সি স্পেসিফিকেশন অনুযায়ী নিজেকে DFP বা UFP হিসাবে উপস্থাপন করে।CC লজিক ব্লক CC1 এবং CC2 পিনগুলিকে পুল-আপ বা পুল-ডাউন প্রতিরোধের জন্য নিরীক্ষণ করে যখন একটি USB পোর্ট সংযুক্ত করা হয়েছে এবং এর পোর্টের ভূমিকা নির্ধারণ করে৷একবার একটি USB পোর্ট সংযুক্ত করা হলে, CC লজিক তারের অভিযোজন নির্ধারণ করে এবং সেই অনুযায়ী USB SS mux কনফিগার করে।অবশেষে, CC লজিক DFP এবং UFP মোডে যথাক্রমে Type-C বর্তমান মোড - ডিফল্ট, মিড, বা হাই বিজ্ঞাপন দেয় বা সনাক্ত করে।



ইন্টিগ্রেটেড mux-এর চমৎকার গতিশীল বৈশিষ্ট্যগুলি SS সিগন্যাল আই ডায়াগ্রামে ন্যূনতম ক্ষিপ্তকরণ এবং খুব কম যোগ করা জিটারে স্যুইচ করার অনুমতি দেয়।ডিভাইসের সুইচ পাথগুলি অভিযোজিত সাধারণ মোড ভোল্টেজ ট্র্যাকিং স্থাপন করে যার ফলে RX এবং TX চ্যানেলগুলির জন্য বিভিন্ন সাধারণ মোড ভোল্টেজ থাকা সত্ত্বেও অভিন্ন চ্যানেল।
