ফিক্সড আউটপুট EMI ফিল্টার IC 260kHz LM2672MX-5.0/NOPB

LM2672 এর বৈশিষ্ট্য

• কার্যক্ষমতা 96% পর্যন্ত

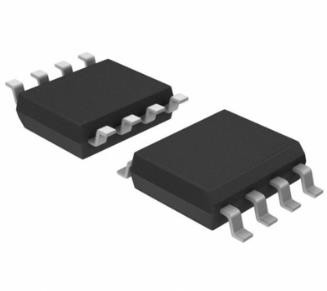

• 8-পিন SOIC এবং PDIP প্যাকেজে উপলব্ধ
• শুধুমাত্র 5 বাহ্যিক উপাদান প্রয়োজন
• 3.3-V, 5-V, ​​12-V, এবং সামঞ্জস্যযোগ্য আউটপুট সংস্করণ
• সামঞ্জস্যযোগ্য সংস্করণ আউটপুট ভোল্টেজ পরিসীমা: 1.21 V
  থেকে 37 ভি
• ±1.5% সর্বোচ্চ আউটপুট ভোল্টেজ সহনশীলতা ওভার
  লাইন এবং লোড শর্তাবলী
• নির্দিষ্ট 1-A আউটপুট লোড বর্তমান
• ওয়াইড ইনপুট ভোল্টেজ রেঞ্জ: 8 V থেকে 40 V
• 260-kHz ফিক্সড ফ্রিকোয়েন্সি ইন্টারনাল অসিলেটর
• TTL শাটডাউন ক্ষমতা, কম পাওয়ার স্ট্যান্ডবাই
  মোড
• সফট-স্টার্ট এবং ফ্রিকোয়েন্সি সিঙ্ক্রোনাইজেশন
• থার্মাল শাটডাউন এবং বর্তমান সীমা সুরক্ষা

LM2672 এর বর্ণনা

LM2672 সিরিজের নিয়ন্ত্রকগুলি হল একচেটিয়া সমন্বিত DC-DC রূপান্তরকারী একটি LMDMOS প্রক্রিয়া সহ নির্মিত৷এই নিয়ন্ত্রকগুলি একটি স্টেপ-ডাউন (বক) সুইচিং নিয়ন্ত্রকের জন্য সমস্ত সক্রিয় ফাংশন প্রদান করে, চমৎকার লাইন এবং লোড নিয়ন্ত্রণের সাথে 1-A লোড কারেন্ট চালাতে সক্ষম।এই ডিভাইসগুলি 3.3 V, 5 V, 12 V, এবং একটি সামঞ্জস্যযোগ্য আউটপুট সংস্করণের স্থির আউটপুট ভোল্টেজে উপলব্ধ।

ন্যূনতম সংখ্যক বাহ্যিক উপাদানের প্রয়োজন, এই নিয়ন্ত্রকগুলি ব্যবহার করা সহজ এবং পেটেন্ট অভ্যন্তরীণ ফ্রিকোয়েন্সি ক্ষতিপূরণ, নির্দিষ্ট ফ্রিকোয়েন্সি অসিলেটর, বাহ্যিক শাটডাউন, সফ্ট-স্টার্ট এবং ফ্রিকোয়েন্সি সিঙ্ক্রোনাইজেশন অন্তর্ভুক্ত করে।

LM2672 সিরিজটি 260 kHz এর সুইচিং ফ্রিকোয়েন্সিতে কাজ করে, এইভাবে নিম্ন ফ্রিকোয়েন্সি স্যুইচিং নিয়ন্ত্রকদের তুলনায় ছোট আকারের ফিল্টার উপাদানগুলিকে অনুমতি দেয়।এটির অত্যন্ত উচ্চ দক্ষতার (>90%) কারণে, প্রিন্টেড-সার্কিট বোর্ডে তামার চিহ্নগুলিই একমাত্র তাপ ডুবানোর প্রয়োজন।
