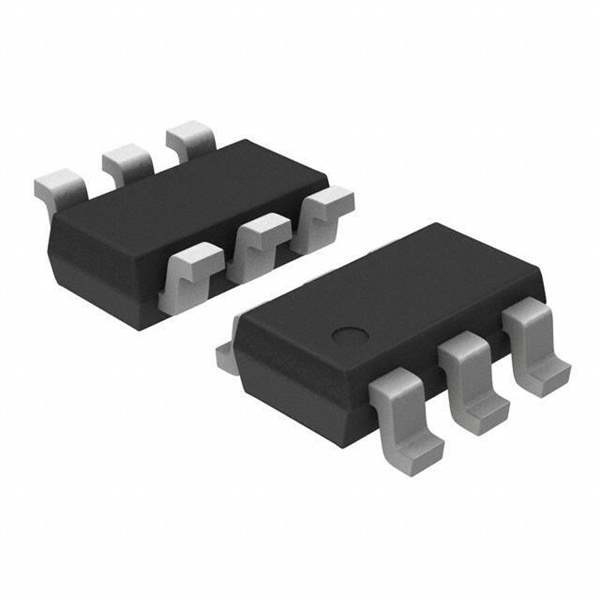

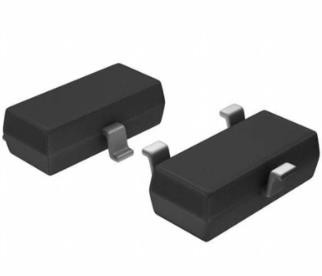

RF শোষণের জন্য 2.7V - 4.3V EMI ফিল্টার IC টেক্সাস যন্ত্র TS3USB3200RSVR

নতুন ইএমআই ফিল্টার আইসি টেক্সাস ইন্সট্রুমেন্টস/টিআই TS3USB3200RSVR

TS3USB3200 হল একটি ডিফারেনশিয়াল সিঙ্গেল-পোল, ডাবল থ্রো (SPDT) মাল্টিপ্লেক্সার যাতে একটি হাই-স্পিড মোবাইল হাই-ডেফিনিশন লিংক (MHL) বা মোবিলিটি ডিসপ্লে পোর্ট (MyDP) সুইচ এবং একটি USB 2.0 হাই-স্পিড (480 Mbps) সুইচ অন্তর্ভুক্ত থাকে। একই প্যাকেজ।অতিরিক্তভাবে সহজ তথ্য নিয়ন্ত্রণের জন্য একটি একক-মেরু, ডবল থ্রো (SPDT) USB/MHL বা MyDP আইডি সুইচ অন্তর্ভুক্ত।এই কনফিগারেশনগুলি সিস্টেম ডিজাইনারকে MHL/MyDP ভিডিও সংকেত এবং USB ডেটা উভয়ের জন্য একটি সাধারণ USB বা Mico-USB সংযোগকারী ব্যবহার করার অনুমতি দেয়।

TS3USB3200-এর একটি VCC রেঞ্জ রয়েছে 2.7 V থেকে 4.3 V এবং VCC ছাড়া VBUS দ্বারা চালিত হওয়ার বিকল্পও রয়েছে৷ডিভাইসটি একটি ওভারভোল্টেজ টলারেন্স (OVT) বৈশিষ্ট্য সমর্থন করে যা I/O পিনগুলিকে ওভারভোল্টেজ অবস্থা (5.5 V পর্যন্ত) সহ্য করতে দেয়।পাওয়ার-অফ সুরক্ষা বৈশিষ্ট্য সমস্ত I/O পিনকে উচ্চ প্রতিবন্ধক মোডে থাকতে বাধ্য করে যখন শক্তি উপস্থিত না থাকে।এটি অত্যধিক লিকেজ কারেন্ট ছাড়াই সিগন্যাল লাইনগুলিকে সম্পূর্ণ বিচ্ছিন্ন করার অনুমতি দেয়।TS3USB3200-এর নির্বাচিত পিনগুলি 1.8-V কন্ট্রোল ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ, যা তাদেরকে একটি মোবাইল প্রসেসর থেকে সাধারণ উদ্দেশ্য I/O (GPIO) এর সাথে সরাসরি ইন্টারফেস করার অনুমতি দেয়৷

TS3USB3200 একটি ছোট 16-পিন UQFN প্যাকেজ (2.6 মিমি × 1.8 মিমি আকারের) সহ আসে, যা এটিকে মোবাইল অ্যাপ্লিকেশনের জন্য একটি নিখুঁত প্রার্থী করে তোলে।
