EAR99 ECCN EMI ফিল্টার IC স্টেপ ডাউন হ্যালোজেন ফ্রি 300mA LMR14203XMK/NOPB

LMR14203 এর বৈশিষ্ট্য

• ইনপুট ভোল্টেজ পরিসীমা 4.5V থেকে 42V
• আউটপুট ভোল্টেজ পরিসীমা 0.765V থেকে 34V
• আউটপুট কারেন্ট 0.3A পর্যন্ত
• 1.25 MHz স্যুইচিং ফ্রিকোয়েন্সি
• কম শাটডাউন Iq, 16 µA সাধারণ
• শর্ট সার্কিট সুরক্ষিত
• অভ্যন্তরীণ ক্ষতিপূরণ
• সফট-স্টার্ট ফাংশন

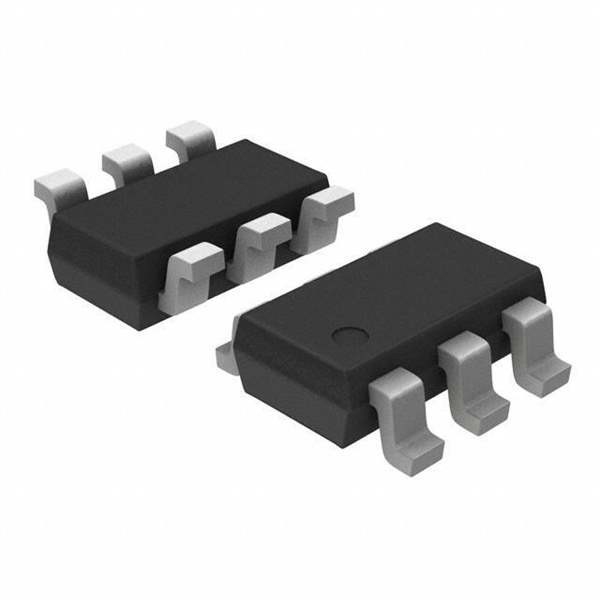

• পাতলা SOT-23-6 প্যাকেজ (2.97 x 1.65 x 1 মিমি)
• WEBENCH® পাওয়ার ডিজাইনারের জন্য সম্পূর্ণরূপে সক্ষম

   কর্মক্ষমতা সুবিধা

• ডিজিটাল আইসি পাওয়ার জন্য কঠোর নির্ভুলতা
• ব্যবহার করা অত্যন্ত সহজ
• ক্ষুদ্র সামগ্রিক সমাধান সিস্টেমের খরচ হ্রাস করে

সকল ট্রেডমার্ক তাদের নিজ নিজ মালিকদের সম্পত্তি।

LMR14203-এর বিবরণ

LMR14203 হল একটি PWM DC/DC বক (স্টেপ-ডাউন) নিয়ন্ত্রক।4.5V-42V থেকে বিস্তৃত ইনপুট পরিসর সহ, এটি অনিয়ন্ত্রিত উত্স থেকে পাওয়ার কন্ডিশনিংয়ের মতো বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।তারা একটি কম R বৈশিষ্ট্যDSONসর্বাধিক দক্ষতার জন্য (0.9Ω সাধারণ) অভ্যন্তরীণ সুইচ (85% সাধারণ)।অপারেটিং ফ্রিকোয়েন্সি 1.25 MHz এ স্থির করা হয়েছে যাতে ছোট বাহ্যিক উপাদানগুলি ব্যবহার করার অনুমতি দেওয়া হয় যদিও এখনও কম আউটপুট ভোল্টেজ রিপল থাকতে পারে।সফ্ট-স্টার্ট একটি বহিরাগত RC সার্কিটের সাথে শাটডাউন পিন ব্যবহার করে প্রয়োগ করা যেতে পারে যা ব্যবহারকারীকে একটি নির্দিষ্ট অ্যাপ্লিকেশনের জন্য সফ্ট-স্টার্ট সময়কে টেইলার করার অনুমতি দেয়।

LMR14203 300 mA পর্যন্ত লোড কারেন্টের জন্য অপ্টিমাইজ করা হয়েছে।

অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে: তাপীয় শাটডাউন, ভিভিতরেআন্ডার-ভোল্টেজ লকআউট, এবং গেট ড্রাইভ আন্ডার-ভোল্টেজ লকআউট।LMR14203 একটি নিম্ন প্রোফাইল SOT-6L প্যাকেজে উপলব্ধ।

ডেলিভারি

2~8 কর্মদিবস
