ABS প্লাস্টিক IC BOM ইলেকট্রনিক উপাদান 900MHz 2 চ্যানেল TMUX154ERSWR

TMUX154E এর বৈশিষ্ট্য

• ভিসিসি3 V থেকে 4.3 V এ অপারেশন
• I/O পিন 5.25 V পর্যন্ত সহ্য করতে পারে
• 1.8-V সামঞ্জস্যপূর্ণ নিয়ন্ত্রণ যুক্তি
• পাওয়ারড-অফ সুরক্ষা I/O পিন হাই-জেড সমর্থন করে যখন Vসিসি= 0 ভি
• আরচালু= 10 Ω সর্বোচ্চ
• Δআরচালু= 0.35 Ω সাধারণ
• গio(চালু)= 7.5 pF সাধারণ
• কম শক্তি খরচ (1 uA সর্বোচ্চ)
• –3-dB ব্যান্ডউইথ = 900 MHz সাধারণ
• ল্যাচ-আপ কর্মক্ষমতা ছাড়িয়ে গেছে
  100 mA প্রতি JESD 78, ক্লাস II(1)
• JESD 22 প্রতি ESD পারফরম্যান্স পরীক্ষিত
  • 8000-V হিউম্যান-বডি মডেল
    (A114-B, ক্লাস II)
  • 1000-V চার্জড-ডিভাইস মডেল (C101)
• GND থেকে ESD পারফরম্যান্স I/O পোর্ট(2)
  • 15000-V মানব-দেহের মডেল

(1)ছাড়াENএবং এসইএল ইনপুট

(2)উচ্চ-ভোল্টেজ HBM স্ট্যান্ডার্ড HBM টেস্টিং (A114-B, ক্লাস II) ছাড়াও সঞ্চালিত হয় এবং শুধুমাত্র GND-এর ক্ষেত্রে পরীক্ষা করা I/O পোর্টগুলিতে প্রযোজ্য।

TMUX154E-এর বর্ণনা

TMUX154E হল একটি উচ্চ-ব্যান্ডউইথ 2:1 সুইচ যা সীমিত I/Os সহ অ্যাপ্লিকেশনগুলিতে উচ্চ-গতির সংকেত পরিবর্তনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।এই সুইচের প্রশস্ত ব্যান্ডউইথ (900 MHz) সংকেতগুলিকে ন্যূনতম প্রান্ত এবং ফেজ বিকৃতির সাথে পাস করতে দেয়।সুইচটি দ্বিমুখী এবং উচ্চ-গতির সংকেতের সামান্য বা কোন ক্ষয় প্রদান করে না।এটি কম বিট-টু-বিট স্কু এবং হাই চ্যানেল-টু-চ্যানেল নয়েজ আইসোলেশনের জন্য ডিজাইন করা হয়েছে।

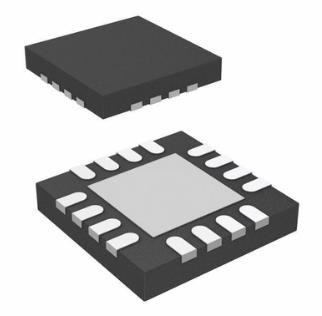

TMUX154E সমস্ত পিনে ESD সুরক্ষা কোষগুলিকে একীভূত করে, একটি ক্ষুদ্র UQFN প্যাকেজ (1.8 মিমি × 1.4 মিমি) বা একটি VSSOP প্যাকেজে উপলব্ধ, এবং -40°C থেকে 85°C-এর মুক্ত-বাতাস তাপমাত্রার রেঞ্জে বৈশিষ্ট্যযুক্ত৷
