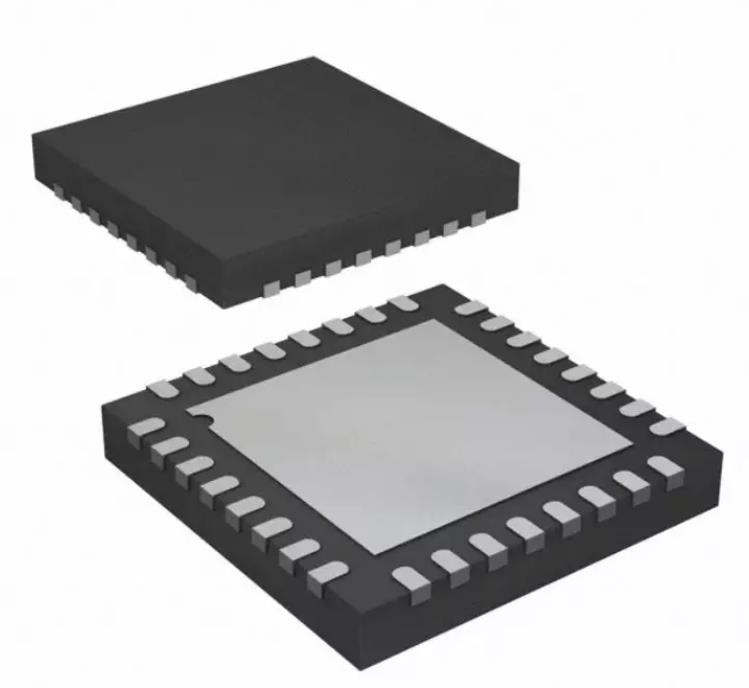

3000MHz অরিজিনাল IC BOM ইলেকট্রনিক উপাদান টেক্সাস ইন্সট্রুমেন্টস TMUX1511RSVR

TMUX1511-এর বৈশিষ্ট্য

• ওয়াইড সাপ্লাই রেঞ্জ: 1.5 V থেকে 5.5 V
• কম অন-ক্যাপাসিট্যান্স: 3.3 পিএফ
• কম অন-রেজিস্ট্যান্স: 2 Ω
• উচ্চ ব্যান্ডউইথ: 3 GHz
• -40°C থেকে +125°C অপারেটিং তাপমাত্রা
• 1.8 V লজিক সামঞ্জস্যপূর্ণ
• সরবরাহের বাইরে ইনপুট ভোল্টেজকে সমর্থন করে
• লজিক পিনে ইন্টিগ্রেটেড পুল ডাউন প্রতিরোধক
• দ্বিমুখী সংকেত পথ
• ব্যর্থ-নিরাপদ যুক্তি
• পাওয়ারড-অফ সুরক্ষা 3.6 V পর্যন্ত
  • পিনআউট SN74CBTLV3126 এর সাথে সামঞ্জস্যপূর্ণ
  • SN74CBTLV3125 এর পিনআউট সামঞ্জস্যপূর্ণ (লজিক ভেরিয়েন্ট)

TMUX1511-এর বর্ণনা

TMUX1511 হল একটি পরিপূরক মেটাল-অক্সাইড সেমিকন্ডাক্টর (CMOS) সুইচ৷ TMUX1511 4টি স্বাধীনভাবে নিয়ন্ত্রিত চ্যানেলের সাথে 1:1 SPST সুইচ কনফিগারেশন অফার করে৷1.5 V থেকে 5.5 V এর বিস্তৃত অপারেটিং সরবরাহ সার্ভার এবং যোগাযোগ সরঞ্জাম থেকে শিল্প অ্যাপ্লিকেশনগুলিতে অ্যাপ্লিকেশনগুলির বিস্তৃত অ্যারেতে ব্যবহারের অনুমতি দেয়।ডিভাইসটি উৎস (Sx) এবং ড্রেন (Dx) পিনে দ্বিমুখী এনালগ এবং ডিজিটাল সংকেত সমর্থন করে এবং V পর্যন্ত সরবরাহের উপরে সংকেত পাস করতে পারেডিডিx 2, সর্বোচ্চ 5.5 V এর ইনপুট/আউটপুট ভোল্টেজ সহ।

TMUX1511 এর সিগন্যাল পথে 3.6 V পর্যন্ত পাওয়ারড-অফ সুরক্ষা সরবরাহ ভোল্টেজ সরানো হলে বিচ্ছিন্নতা প্রদান করে (Vডিডি= 0 V)।এই সুরক্ষা বৈশিষ্ট্য ব্যতীত, সুইচগুলি একটি অভ্যন্তরীণ ESD ডায়োডের মাধ্যমে সরবরাহকারী রেলকে ব্যাক-পাওয়ার করতে পারে এবং সিস্টেমের সম্ভাব্য ক্ষতি করতে পারে।

ফেইল-সেফ লজিক সার্কিট্রি সাপ্লাই পিনের আগে লজিক কন্ট্রোল পিনে ভোল্টেজ প্রয়োগ করতে দেয়, ডিভাইসটিকে সম্ভাব্য ক্ষতি থেকে রক্ষা করে।সমস্ত লজিক কন্ট্রোল ইনপুটগুলিতে 1.8 V লজিক সামঞ্জস্যপূর্ণ থ্রেশহোল্ড রয়েছে, বৈধ সরবরাহ ভোল্টেজ পরিসরে কাজ করার সময় TTL এবং CMOS লজিক সামঞ্জস্য উভয়ই নিশ্চিত করে৷
