AM2634-Q1 MCU মাইক্রোকন্ট্রোলার ইউনিট লক স্টেপ ক্ষমতা

AM2634-Q1

প্রসেসর কোর:

• একক, দ্বৈত, এবং কোয়াড-কোর আর্ম কর্টেক্স-R5F MCU প্রতিটি কোর 400 MHz পর্যন্ত চলে
  • CPU কোর প্রতি 64-বিট ECC সহ 16KB আই-ক্যাশে
  • CPU কোর প্রতি 32-বিট ECC সহ 16KB ডি-ক্যাশে
  • প্রতি R5F কোর প্রতি 32-বিট ECC সহ 64KB টাইটলি-কাপল্ড মেমরি (TCM)
  • লক-পদক্ষেপ ক্ষমতা

মেমরি সাবসিস্টেম:

• 2MB অন-চিপ RAM (OCSRAM)
  • 4 ব্যাঙ্ক x 512KB
  • ECC ত্রুটি সুরক্ষা
  • অভ্যন্তরীণ DMA ইঞ্জিন সমর্থন করে

শিল্প সংযোগ:

• ডুয়াল-কোর প্রোগ্রামেবল রিয়েল-টাইম ইউনিট এবং ইন্ডাস্ট্রিয়াল কমিউনিকেশন সাবসিস্টেম (PRU_ICSSM) শিল্প যোগাযোগ প্রোটোকল বা মোটর কন্ট্রোল ইন্টারফেস সক্ষম করে:
  • ইথারক্যাট
  • PROFINET
  • ইথারনেট/আইপি™
  • আইও-লিঙ্ক
  • এনকোডার প্রতিক্রিয়া
  • সাধারণ উদ্দেশ্য ইনপুট/আউটপুট (GPIO)

সেন্সিং এবং অ্যাকচুয়েশন:

• রিয়েল-টাইম কন্ট্রোল সাবসিস্টেম (নিয়ন্ত্রণ)
• প্রোগ্রামেবল DAC রেফারেন্স সহ 20x এনালগ তুলনাকারী (CMPSS)
• 5x 12-বিট সাকসেসিভ অ্যাপ্রোক্সিমেশন রেজিস্টার (SAR) এনালগ-টু-ডিজিটাল কনভার্টার (ADC)
  • ADC প্রতি 4 MSPS পর্যন্ত
  • ADC প্রতি 6টি নির্বাচনযোগ্য ইনপুট
  • একক-শেষ বা ডিফারেনশিয়াল ইনপুট হিসাবে কনফিগারযোগ্য
• বাফার আউটপুট সহ 1x 12-বিট DAC
• 32x উন্নত উচ্চ রেজোলিউশন PWM মডিউল (EHRPWM)
  • EPWM এর তুলনায় PWM এর সময় রেজোলিউশন প্রসারিত করুন
  • একক-শেষ বা ডিফারেনশিয়াল আউটপুট সমর্থন করে
• 10x উন্নত ক্যাপচার মডিউল (ECAP)
• 3x উন্নত কোয়াড্রেচার এনকোডার পালস মডিউল (EQEP)
• 2x সিগমা-ডেল্টা ফিল্টার মডিউল (SDFM) প্রতিটি 4টি চ্যানেল পর্যন্ত সমর্থন করে
• নমনীয় সংকেত মাল্টিপ্লেক্স ক্রসবার (XBAR)

সিস্টেম অন চিপ (এসওসি) পরিষেবা এবং আর্কিটেকচার:

• 1x EDMA ডেটা মুভমেন্ট ফাংশন সমর্থন করতে
• আন্তঃপ্রসেসর যোগাযোগ মডিউল
  • একাধিক কোরে চলমান প্রক্রিয়া সিঙ্ক্রোনাইজ করার জন্য SPINLOCK মডিউল
  • MAILBOX কার্যকারিতা CTRLMMR রেজিস্টারের মাধ্যমে বাস্তবায়িত
• নিম্নলিখিত ইন্টারফেস থেকে প্রাথমিক বুট সমর্থন করে:
  • UART
  • QSPI বা ফ্ল্যাশ
• টাইম সিঙ্ক সহ টাইম সিঙ্ক সমর্থন এবং ইভেন্ট ইন্টারাপ্ট রাউটার তুলনা করুন

কার্যকরী নিরাপত্তা:

• কার্যকরী নিরাপত্তা প্রয়োজনীয়তা সহ সিস্টেমের নকশা সক্ষম করে
  • গণনা-সমালোচনামূলক স্মৃতিতে ECC বা সমতা
  • বিল্ট-ইন সেলফ-টেস্ট (বিআইএসটি) এবং সিপিইউ এবং অন-চিপ র‌্যামের জন্য ফল্ট-ইনজেকশন
  • ত্রুটি পিন সহ ত্রুটি সংকেত মডিউল (ESM)
  • রানটাইম নিরাপত্তা ডায়াগনস্টিকস, ভোল্টেজ, তাপমাত্রা এবং ঘড়ি পর্যবেক্ষণ, উইন্ডো ওয়াচডগ টাইমার, মেমরি অখণ্ডতা পরীক্ষা করার জন্য সিআরসি ইঞ্জিন
• কার্যকরী নিরাপত্তা-সঙ্গতিপূর্ণলক্ষ্যযুক্ত [শিল্প]
  • কার্যকরী নিরাপত্তা অ্যাপ্লিকেশনের জন্য উন্নত
  • ডকুমেন্টেশন IEC 61508 কার্যকরী সুরক্ষা সিস্টেম ডিজাইনে সহায়তা করার জন্য উপলব্ধ হবে
  • টার্গেটকৃত SIL-3 পর্যন্ত পদ্ধতিগত ক্ষমতা
  • SIL-3 পর্যন্ত হার্ডওয়্যার অখণ্ডতা লক্ষ্য করা হয়েছে
  • নিরাপত্তা-সম্পর্কিত সার্টিফিকেশন
    • IEC 61508 পরিকল্পিত
• কার্যকরী নিরাপত্তা-সঙ্গতিপূর্ণলক্ষ্যযুক্ত [অটোমোটিভ]
  • কার্যকরী নিরাপত্তা অ্যাপ্লিকেশনের জন্য উন্নত
  • ডকুমেন্টেশন ISO 26262 কার্যকরী সুরক্ষা সিস্টেম ডিজাইনে সহায়তা করার জন্য উপলব্ধ হবে
  • ASIL-D টার্গেট পর্যন্ত পদ্ধতিগত ক্ষমতা
  • ASIL-D পর্যন্ত হার্ডওয়্যার অখণ্ডতা লক্ষ্যবস্তু
  • নিরাপত্তা-সম্পর্কিত সার্টিফিকেশন
    • ISO 26262 পরিকল্পিত
• AEC-Q100 স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য যোগ্য

নিরাপত্তা:

• Auto SHE 1.1/EVITA এর জন্য সমর্থন সহ হার্ডওয়্যার নিরাপত্তা মডিউল (HSM)
• নিরাপদ বুট সমর্থন
  • ডিভাইস টেক ওভার প্রোটেকশন
  • হার্ডওয়্যার-প্রবর্তিত রুট-অফ-ট্রাস্ট
  • প্রমাণীকৃত বুট
  • S/W অ্যান্টি-রোলব্যাক সুরক্ষা
• নিরাপত্তা ডিবাগ করুন
  • HS ডিভাইসের ডিবাগ শুধুমাত্র সঠিক প্রমাণীকরণের সাথে অনুমোদিত
  • ডিবাগ নিষ্ক্রিয় করার বিধান
• ডিভাইস আইডি এবং কী ব্যবস্থাপনা
  • OTP মেমরির জন্য সমর্থন (FUSEROM) রুট কী এবং অন্যান্য নিরাপত্তা সক্ষম ক্ষেত্র সংরক্ষণ করতে
  • আলাদা EFUSE কন্ট্রোলার এবং FUSE ROM
  • ইউনিক ডিভাইস পাবলিক আইডি
• মেমরি প্রোটেকশন ইউনিট (MPU)
  • প্রতিটি Cortex®-R5F কোরের ভিতরে উপস্থিত Arm® MPU
  • সিস্টেম MPU - SoC এর বিভিন্ন ইন্টারফেসে উপস্থিত (একটি ফায়ারওয়াল বা MPU হতে পারে)
    • 8-16 অঞ্চল
    • প্রোগ্রামেবল (প্রিভিলেজ আইডি, রিড/রাইট/ক্যাচেবল, শুরু/শেষ ঠিকানা, সক্ষম, সুরক্ষিত/অ-সুরক্ষিত)

• ক্রিপ্টোগ্রাফিক ত্বরণ
  • ক্রিপ্টোগ্রাফিক কোর সমর্থন করে
    • AES - 128/192/256 বিট কী মাপ
    • SHA2 - 256/384/512 বিট সমর্থন
    • সিউডো এবং ট্রু র্যান্ডম নম্বর জেনারেটরের সাথে ডিআরবিজি
    • RSA/ECC প্রক্রিয়াকরণে সহায়তা করার জন্য PKA (পাবলিক কী অ্যাক্সিলারেটর)
  • DMA সমর্থন

উচ্চ গতির ইন্টারফেস:

• ইন্টিগ্রেটেড ইথারনেট সুইচ দুটি বহিরাগত পোর্ট সমর্থন করে
  • RMII(10/100) বা RGMII (10/100/1000)
  • IEEE1588 (2008 Annex D, Annex E, Annex F) 802.1AS PTP সহ
  • ক্লজ 45 MDIO PHY ব্যবস্থাপনা
  • 512 ক্লাসিফায়ার সহ ALE ইঞ্জিনের উপর ভিত্তি করে প্যাকেট ক্লাসিফায়ার
  • অগ্রাধিকার ভিত্তিক প্রবাহ নিয়ন্ত্রণ
  • প্যাকেট সাইজ 2KB পর্যন্ত
  • চারটি CPU H/W বাধা পেসিং
  • হার্ডওয়্যারে আইপি/ইউডিপি/টিসিপি চেকসাম অফলোড

সংযোগ:

• 6x ইউনিভার্সাল অ্যাসিঙ্ক্রোনাস রিসিভার-ট্রান্সমিটার (UART)
• 5x সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI) কন্ট্রোলার
• 5x লোকাল ইন্টারকানেক্ট নেটওয়ার্ক (LIN) পোর্ট
• 4x ইন্টার-ইন্টিগ্রেটেড সার্কিট (I2C) পোর্ট
• CAN-FD সমর্থন সহ 4x মডুলার কন্ট্রোলার এরিয়া নেটওয়ার্ক (MCAN) মডিউল
• 1x কোয়াড সিরিয়াল পেরিফেরাল ইন্টারফেস (QSPI)
• 4x রিসিভার কোর এবং 4x ট্রান্সমিটার কোর সহ দ্রুত সিরিয়াল ইন্টারফেস (FSI)
• 140টি পর্যন্ত সাধারণ-উদ্দেশ্য I/O (GPIO) পিন

মিডিয়া এবং ডেটা স্টোরেজ:

• 1x মাল্টি-মিডিয়া কার্ড/সিকিউর ডিজিটাল (MMC/SD) 4-বিট ইন্টারফেস
• সাধারণ-উদ্দেশ্য মেমরি কন্ট্রোলার (GPMC)
  • 16-বিট সমান্তরাল ডেটা বাস
  • 22-বিট ঠিকানা বাস
  • 4MB পর্যন্ত ঠিকানাযোগ্য মেমরি স্পেস
  • সমন্বিত ত্রুটি অবস্থান মডিউল (ELM) ত্রুটি পরীক্ষা করার জন্য সমর্থন

প্রযুক্তি / প্যাকেজ:

• 45-এনএম প্রযুক্তি

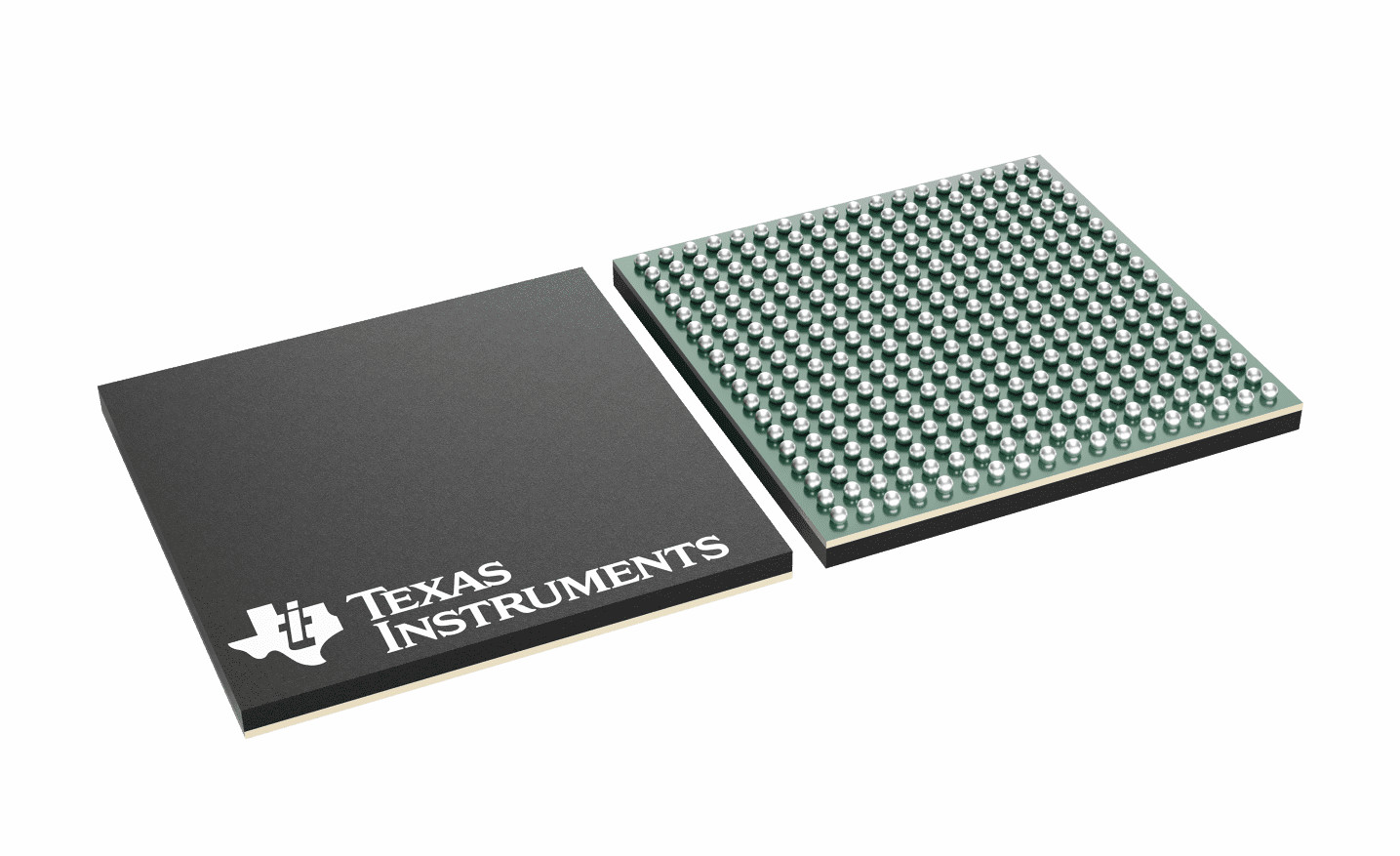

• 15 মিমি x 15 মিমি, 0.8-মিমি পিচ, 324-পিন NFBGA
