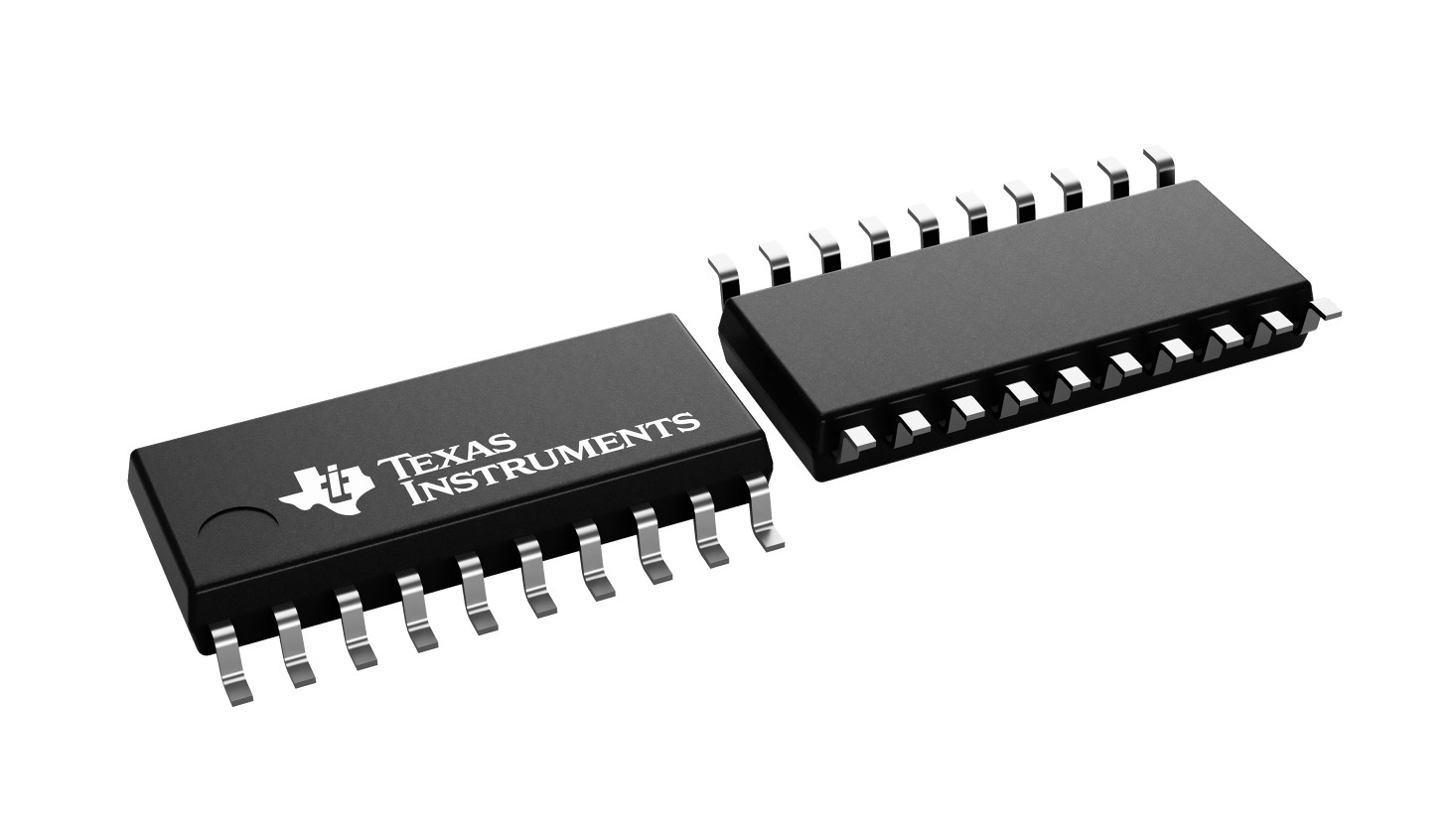

SN74LVTH273-EP

এই অক্টাল ডি-টাইপ ফ্লিপ-ফ্লপ লো-ভোল্টেজ (3.3-V) V এর জন্য বিশেষভাবে ডিজাইন করা হয়েছেসিসিঅপারেশন, কিন্তু একটি 5-V সিস্টেম পরিবেশে একটি TTL ইন্টারফেস প্রদান করার ক্ষমতা সহ।

SN74LVTH273 হল একটি ইতিবাচক-এজ-ট্রিগার করা ফ্লিপ-ফ্লপ যার একটি সরাসরি-ক্লিয়ার (CLR) ইনপুট রয়েছে৷সেটআপ-সময়ের প্রয়োজনীয়তা পূরণ করে ডেটা (ডি) ইনপুটগুলিতে তথ্য ঘড়ির পালসের ইতিবাচক-গামী প্রান্তে Q আউটপুটে স্থানান্তরিত হয়।ঘড়ির ট্রিগারিং একটি নির্দিষ্ট ভোল্টেজ স্তরে ঘটে এবং ধনাত্মক-গামী নাড়ির স্থানান্তর সময়ের সাথে সরাসরি সম্পর্কিত নয়।যখন ঘড়ি (CLK) ইনপুট উচ্চ বা নিম্ন স্তরে থাকে, তখন ডি-ইনপুট সংকেত আউটপুটে কোন প্রভাব ফেলে না।

সক্রিয় বাস-হোল্ড সার্কিট্রি একটি বৈধ লজিক অবস্থায় অব্যবহৃত বা চালিত ইনপুট ধারণ করে।বাস-হোল্ড সার্কিট্রির সাথে পুলআপ বা পুলডাউন প্রতিরোধক ব্যবহার করার পরামর্শ দেওয়া হয় না।

এই ডিভাইসটি I ব্যবহার করে আংশিক-পাওয়ার-ডাউন অ্যাপ্লিকেশনগুলির জন্য সম্পূর্ণরূপে নির্দিষ্ট করা হয়েছেবন্ধ.আইবন্ধসার্কিট্রি আউটপুটগুলিকে নিষ্ক্রিয় করে, যখন এটি চালিত হয় তখন ডিভাইসের মাধ্যমে ক্ষতিকারক বর্তমান ব্যাকফ্লো প্রতিরোধ করে।
