কন্ট্রোলারের জন্য 380uA PM স্যুইচিং পাওয়ার সাপ্লাই চিপ TPS563207SDRLR 580kHz

TPS563207S-এর বৈশিষ্ট্য

• সমন্বিত 95-mΩ এবং 57-mΩ FET সহ 3-একটি রূপান্তরকারী
• দ্রুত ক্ষণস্থায়ী প্রতিক্রিয়া সহ D-CAP2™ মোড নিয়ন্ত্রণ
• ইনপুট ভোল্টেজ পরিসীমা: 4.3 V থেকে 17 V
• আউটপুট ভোল্টেজ পরিসীমা: 0.806 V থেকে 7 V
• ক্রমাগত বর্তমান মোড (FCCM মোড)
• সাধারণ 580-kHz সুইচিং ফ্রিকোয়েন্সি
• 3 µA এর কম শাটডাউন কারেন্ট
• 1.5% প্রতিক্রিয়া ভোল্টেজ সঠিকতা (25°C)
• প্রি-বায়াস ফাংশন প্রদান করুন
• সাইকেল-বাই-সাইকেল ওভারকারেন্ট সীমা
• হিক্কা-মোড ওভারকারেন্ট সুরক্ষা
• নন-ল্যাচ ইউভিপি এবং টিএসডি সুরক্ষা
• স্থির নরম শুরু: 1.2 ms

TPS563207S এর বর্ণনা

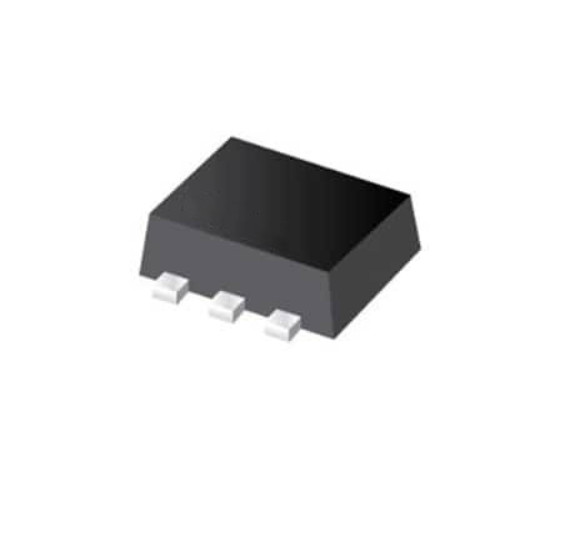

TPS563207S হল একটি সহজ, সহজে ব্যবহারযোগ্য, একটি SOT563 প্যাকেজে 3-A সিঙ্ক্রোনাস বক কনভার্টার৷

ডিভাইসটি সর্বনিম্ন বাহ্যিক উপাদানগুলির সাথে কাজ করার জন্য অপ্টিমাইজ করা হয়েছে।

এই সুইচ মোড পাওয়ার সাপ্লাই (SMPS) ডিভাইসটি D-CAP2™ মোড নিয়ন্ত্রণ নিযুক্ত করে, একটি দ্রুত ক্ষণস্থায়ী প্রতিক্রিয়া প্রদান করে এবং নিম্ন-সমমানের সিরিজ রেজিস্ট্যান্স (ESR) আউটপুট ক্যাপাসিটার যেমন স্পেশালিটি পলিমার এবং আল্ট্রা-লো ESR সিরামিক ক্যাপাসিটারগুলিকে কোনো বাহ্যিক ক্ষতিপূরণ ছাড়াই সমর্থন করে। উপাদান

TPS563207S FCCM মোডে কাজ করে, যা হালকা লোডের মধ্যেও ছোট লহর বজায় রাখে।TPS563207S একটি 6-পিন 1.6-মিমি × 1.6-মিমি SOT563 (DRL) প্যাকেজে উপলব্ধ, এবং একটি –40°C থেকে 125°C জংশন তাপমাত্রার মধ্যে নির্দিষ্ট করা হয়েছে।
