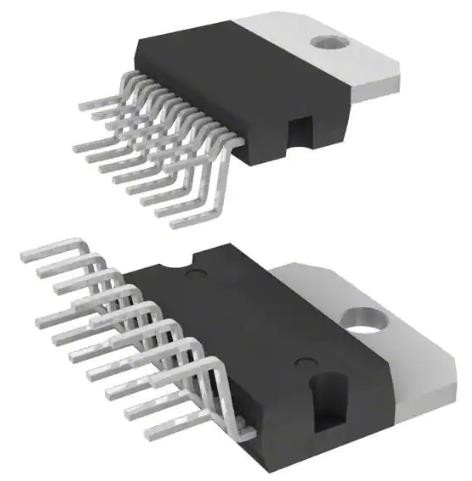

TDA7297 STMicroelectronics Audio Amplifier IC 15 মাল্টিওয়াট হোল মাউন্টের মাধ্যমে

পণ্যের বর্ণনা

TDA7297 STMicroelectronics Audio Amplifier IC 15 মাল্টিওয়াট থ্রু হোল মাউন্ট

TDA7297 STMicroelectronics Amplifier IC 15-Multiwatt বিশেষভাবে টিভি এবং পোর্টেবল অডিও অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে

TDA7297 STMicroelectronics Amplifier IC 2-চ্যানেল (স্টিরিও) ক্লাস AB 15-মাল্টিওয়াট লিনিয়ার অ্যামপ্লিফায়ার অডিও আইসি

15+15W ডুয়াল ব্রিজ অ্যামপ্লিফায়ার বর্ণনা:

TDA7297 হল একটি ডুয়াল ব্রিজ এমপ্লিফায়ার যা বিশেষভাবে টিভি এবং পোর্টেবল রেডিও অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

বৈশিষ্ট্য

ওয়াইড সাপ্লাই ভোল্টেজ রেঞ্জ (6V -18V)

ন্যূনতম বাহ্যিক উপাদান

- কোন SVR ক্যাপাসিটর নেই

- কোন বুটস্ট্র্যাপ নেই

- কোন বুচেরোট সেল নেই

- অভ্যন্তরীণভাবে স্থির লাভ

স্ট্যান্ড-বাই এবং মিউট ফাংশন

শর্ট সার্কিট সুরক্ষা

তাপ ওভারলোড সুরক্ষা

আবেদনের পরামর্শ:

স্ট্যান্ড-বাই এবং মিউট ফাংশন (A) মাইক্রোপ্রসেসর অ্যাপ্লিকেশন টার্ন-অন/অফ ট্রানজিয়েন্টের সময় বিরক্তিকর "পপ-নয়েজ" এড়াতে, সঠিক সেন্ট-বাই এবং মিউট সিগন্যাল সিকোয়েন্সের গ্যারান্টি দেওয়া প্রয়োজন।একটি মাইক্রোপ্রসেসর ব্যবহার করে এই ফাংশনটি প্রাপ্ত করা বেশ সহজ (চিত্র 1 এবং 2)।প্রথমে সেন্ট-বাই সিগন্যাল (এমপি থেকে) বেশি যায় এবং সেন্ট-বাই টার্মিনাল (পিন 7) জুড়ে ভোল্টেজ দ্রুতগতিতে বাড়তে শুরু করে।বাহ্যিক RC ​​নেটওয়ার্কটি অ্যামপ্লিফায়ারের বায়াসিং সার্কিটগুলিকে ধীরে ধীরে চালু করার উদ্দেশ্যে, এটি আউটপুটগুলিতে "POP" এবং "CLICK" এড়াতে।যখন এই ভোল্টেজ St-by থ্রেশহোল্ড স্তরে পৌঁছায়, তখন পরিবর্ধকটি সুইচ-অন করা হয় এবং ইনপুট টার্মিনালগুলিতে (C3, C5) সিরিজে বহিরাগত ক্যাপাসিটারগুলি চার্জ করা শুরু করে৷ক্যাপাসিটারগুলি সম্পূর্ণরূপে চার্জ না হওয়া পর্যন্ত নিঃশব্দ সংকেত কম রাখা প্রয়োজন, এটি এড়াতে ডিভাইসটি প্লে মোডে চলে যায় যার ফলে স্পীকারে একটি উচ্চ শব্দ "পপ নয়েজ" হয়৷St-by এবং নিঃশব্দ সংকেতের মধ্যে 100-200ms বিলম্ব একটি সঠিক অপারেশনের জন্য উপযুক্ত।
