69 Pct 1mA ডিসপ্লে ড্রাইভার IC IP66 Texas Instruments TI TPS2400DBVTautomotive Led Driver Ic

TPS2400 এর বৈশিষ্ট্য

• 100-V ওভারভোল্টেজ সুরক্ষা পর্যন্ত
• 6.9-V ওভারভোল্টেজ শাটডাউন থ্রেশহোল্ড
• 3-V আন্ডারভোল্টেজ শাটডাউন থ্রেশহোল্ড
• ওভারভোল্টেজ টার্নঅফ সময় 1 µs এর কম
• বাহ্যিক N-চ্যানেল MOSFET দ্বারা চালিত
  অভ্যন্তরীণ চার্জ পাম্প
• 1-mA সর্বাধিক স্ট্যাটিক সরবরাহ বর্তমান

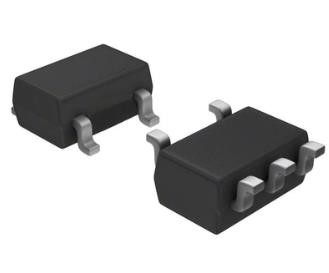

• 5-পিন SOT-23 প্যাকেজ
• -40°C থেকে 85°C পরিবেষ্টিত তাপমাত্রা পরিসীমা
• 2.5-কেভি হিউম্যান-বডি-মডেল, 500-ভি সিডিএম
  ইলেক্ট্রোস্ট্যাটিক স্রাব সুরক্ষা

TPS2400 এর বর্ণনা

TPS2400 ওভারভোল্টেজ সুরক্ষা কন্ট্রোলারটি একটি বাহ্যিক এন-চ্যানেল MOSFET এর সাথে ব্যবহার করা হয় যাতে সংবেদনশীল ইলেকট্রনিক্সকে ধ্বংসাত্মক ভোল্টেজ স্পাইক এবং সার্জেস থেকে বিচ্ছিন্ন করা হয়।এটি বিশেষভাবে সংবেদনশীল সার্কিট্রির ক্ষতিকর থেকে স্বয়ংচালিত পরিবেশ (লোড ডাম্প) এর সাথে যুক্ত বড় ভোল্টেজ ট্রানজিয়েন্টগুলিকে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে।TPS2400 দ্বারা সম্ভাব্য ক্ষতিকারক ভোল্টেজের মাত্রা সনাক্ত করা হলে কোনো ক্ষতি হওয়ার আগেই সরবরাহটি লোড থেকে সংযোগ বিচ্ছিন্ন হয়ে যায়।

অভ্যন্তরীণ সার্কিট্রিতে একটি ছাঁটা ব্যান্ড-গ্যাপ রেফারেন্স, অসিলেটর, জেনার ডায়োড, চার্জ পাম্প, তুলনাকারী এবং নিয়ন্ত্রণ যুক্তি অন্তর্ভুক্ত রয়েছে।TPS2400 ডিভাইসটি একটি বাহ্যিক এন-চ্যানেল MOSFET এর সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে, যা বিভিন্ন ধরণের ভোল্টেজে সহজেই উপলব্ধ।
