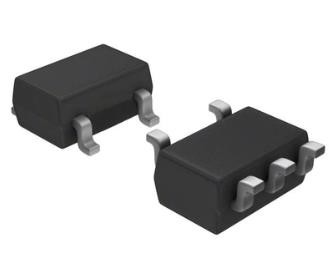

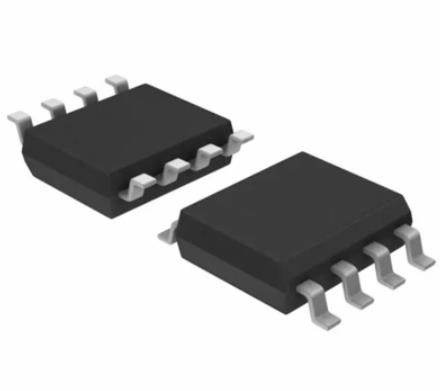

58 পিসিটি কারেন্ট সেন্স এমপ্লিফায়ার আইসি এসএমডি এসএমটি টেক্সাস ইন্সট্রুমেন্টস INA213AIRSWR

INA213 এর বৈশিষ্ট্য

• ওয়াইড কমন-মোড রেঞ্জ: –0.3 V থেকে 26 V
• অফসেট ভোল্টেজ: ±35 µV (সর্বোচ্চ, INA210)(10-mV ফুল-স্কেলের শান্ট ড্রপ সক্ষম করে)
• সঠিকতা:
  • লাভের ত্রুটি (তাপমাত্রার উপরে সর্বোচ্চ):
    • ±0.5% (সংস্করণ C)
    • ±1% (সংস্করণ A এবং B)
  • 0.5-µV/°C অফসেট ড্রিফ্ট (সর্বোচ্চ)
  • 10-ppm/°C লাভ ড্রিফট (সর্বোচ্চ)
• লাভের পছন্দ:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: 1000 V/V
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• শান্ত বর্তমান: 100 µA (সর্বোচ্চ)
• SC70 এবং পাতলা UQFN প্যাকেজ: সমস্ত মডেল

INA213-এর বিবরণ

INA21x হল ভোল্টেজ-আউটপুট, কারেন্ট-শান্ট মনিটর (যাকে কারেন্ট-সেন্স এমপ্লিফায়ারও বলা হয়) যেগুলি সাধারণত ওভারকারেন্ট সুরক্ষা, সিস্টেম অপ্টিমাইজেশানের জন্য নির্ভুল-কারেন্ট পরিমাপ বা ক্লোজড-লুপ ফিডব্যাক সার্কিটে ব্যবহৃত হয়।এই সিরিজের ডিভাইসগুলি সাপ্লাই ভোল্টেজ থেকে স্বতন্ত্রভাবে –0.3 V থেকে 26 V পর্যন্ত কমন-মোড ভোল্টেজগুলিতে শান্ট জুড়ে ড্রপ অনুভব করতে পারে।ছয়টি নির্দিষ্ট লাভ পাওয়া যায়: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V, অথবা 1000 V/V।জিরো-ড্রিফ্ট আর্কিটেকচারের কম অফসেট 10-mV পূর্ণ-স্কেল হিসাবে কম শান্ট জুড়ে সর্বাধিক ড্রপ সহ কারেন্ট সেন্সিং সক্ষম করে।

এই ডিভাইসগুলি একটি একক 2.7-V থেকে 26-V পাওয়ার সাপ্লাই পর্যন্ত কাজ করে, যা সর্বাধিক 100 µA সাপ্লাই কারেন্ট অঙ্কন করে।সমস্ত সংস্করণ বর্ধিত অপারেটিং তাপমাত্রা পরিসরে নির্দিষ্ট করা হয়েছে (–40°C থেকে +125°C), এবং SC70 এবং UQFN প্যাকেজে অফার করা হয়েছে।
