অ-বিচ্ছিন্ন IGBT ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর পাওয়ার মডিউল TCAN1042GDQ1

TCAN1042G-Q1-এর বৈশিষ্ট্য

• AEC-Q100 (গ্রেড 1): স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য যোগ্য
• ISO 11898-2:2016 এবং ISO 11898-5:2007 ফিজিক্যাল লেয়ার স্ট্যান্ডার্ড পূরণ করে
• কার্যকরী নিরাপত্তা-সক্ষম
• 'টার্বো' ক্যান:
  • সমস্ত ডিভাইস ক্লাসিক CAN এবং 2 Mbps CAN FD (নমনীয় ডেটা রেট) সমর্থন করে এবং "G" বিকল্পগুলি 5 Mbps সমর্থন করে
  • বর্ধিত সময়ের মার্জিনের জন্য সংক্ষিপ্ত এবং প্রতিসম প্রচার বিলম্বের সময় এবং দ্রুত লুপ সময়
  • লোড করা CAN নেটওয়ার্কগুলিতে উচ্চতর ডেটা হার
• EMC কর্মক্ষমতা: সাধারণ মোড চোক ছাড়া SAE J2962-2 এবং IEC 62228-3 (500 kbps পর্যন্ত) সমর্থন করে
• I/O ভোল্টেজ পরিসীমা 3.3 V এবং 5 V MCU সমর্থন করে
• ক্ষমতাহীন হলে আদর্শ প্যাসিভ আচরণ
  • বাস এবং লজিক টার্মিনালগুলি উচ্চ প্রতিবন্ধকতা (কোনও লোড নেই)
  • বাস এবং RXD আউটপুটে গ্লিচ মুক্ত অপারেশন সহ পাওয়ার আপ/ডাউন
• সুরক্ষা বৈশিষ্ট্য
  • IEC ESD সুরক্ষা ±15 kV পর্যন্ত
  • বাস ফল্ট সুরক্ষা: ±58 ভি (নন-এইচ ভেরিয়েন্ট) এবং ±70 ভি (এইচ ভেরিয়েন্ট)
  • ভি-তে আন্ডারভোল্টেজ সুরক্ষাসিসিএবং ভিআইও(শুধুমাত্র V ভেরিয়েন্ট) সরবরাহ টার্মিনাল
  • ড্রাইভার ডমিনেন্ট টাইম আউট (TXD DTO) - ডেটা রেট 10 kbps-এ নেমে এসেছে
  • থার্মাল শাটডাউন সুরক্ষা (TSD)
• রিসিভার সাধারণ মোড ইনপুট ভোল্টেজ: ±30 V
• সাধারণ লুপ বিলম্ব: 110 এনএস
• জংশন তাপমাত্রা -55°C থেকে 150°C

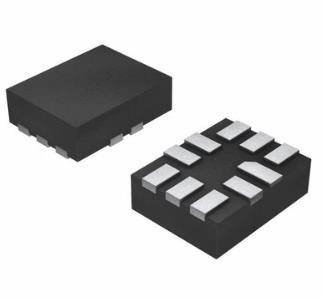

• উন্নত স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন (AOI) ক্ষমতা সহ SOIC(8) প্যাকেজ এবং সীসাহীন VSON (8) প্যাকেজ (3.0 mm x 3.0 mm) এ উপলব্ধ

TCAN1042G-Q1-এর বর্ণনা

এই CAN ট্রান্সসিভার পরিবার ISO11898-2 (2016) হাই স্পিড CAN (কন্ট্রোলার এরিয়া নেটওয়ার্ক) ফিজিক্যাল লেয়ার স্ট্যান্ডার্ড পূরণ করে।সমস্ত ডিভাইস CAN FD নেটওয়ার্কে 2 Mbps (মেগাবিট প্রতি সেকেন্ড) পর্যন্ত ব্যবহারের জন্য ডিজাইন করা হয়েছে।"G" প্রত্যয় যুক্ত অংশ সংখ্যা সহ ডিভাইসগুলি 5 Mbps পর্যন্ত ডেটা হারের জন্য ডিজাইন করা হয়েছে এবং "V" সহ সংস্করণগুলিতে I/O স্তরের ইনপুট পিন থ্রেশহোল্ড এবং RXD আউটপুট স্তরের পরিবর্তনের জন্য একটি সেকেন্ডারি পাওয়ার সাপ্লাই ইনপুট রয়েছে৷এই পরিবারে রিমোট ওয়েক রিকোয়েস্ট ফিচার সহ একটি কম পাওয়ার স্ট্যান্ডবাই মোড রয়েছে।উপরন্তু, সমস্ত ডিভাইসে ডিভাইস এবং নেটওয়ার্ক দৃঢ়তা বাড়ানোর জন্য অনেক সুরক্ষা বৈশিষ্ট্য রয়েছে।
