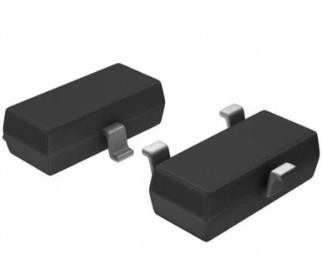

নন-ইনভার্টিং পিএমআইসি চিপ ইলেক্ট্রনিক ইন্টিগ্রেটেড সার্কিট টেক্সাস ইন্সট্রুমেন্টস টিআই TPS2065DDBVR

TPS2065D এর বৈশিষ্ট্য

• একক পাওয়ার সুইচ পরিবার
• 1 A এর রেটেড স্রোত
• ±20% সঠিক, স্থির, ধ্রুবক বর্তমান সীমা
• দ্রুত ওভারকারেন্ট প্রতিক্রিয়া: 2 µs
• Deglitched ফল্ট রিপোর্টিং
• আউটপুট স্রাব
• রিভার্স কারেন্ট ব্লকিং
• অন্তর্নির্মিত সফট স্টার্ট
• পরিবেষ্টিত তাপমাত্রা পরিসীমা: -40°C থেকে 85°C
• UL তালিকাভুক্ত এবং CB-ফাইল নং E169910

TPS2065D এর বর্ণনা

TPS2065D পাওয়ার-ডিস্ট্রিবিউশন সুইচ ফ্যামিলিটি ইউএসবি-এর মতো অ্যাপ্লিকেশনগুলির জন্য উদ্দিষ্ট যেখানে ভারী ক্যাপাসিটিভ লোড এবং শর্ট সার্কিটের সম্মুখীন হওয়ার সম্ভাবনা রয়েছে।ডিভাইসটি ক্রমাগত 1 A পর্যন্ত আউটপুট কারেন্ট সরবরাহ করতে পারে।

TPS2065D একটি ধ্রুবক-কারেন্ট মোডে কাজ করে আউটপুট কারেন্টকে নিরাপদ স্তরে সীমিত করে যখন আউটপুট লোড বর্তমান সীমা থ্রেশহোল্ড অতিক্রম করে।এটি সমস্ত অবস্থার অধীনে একটি অনুমানযোগ্য ফল্ট বর্তমান প্রদান করে।দ্রুত ওভারলোড রেসপন্স টাইম প্রধান 5-V সাপ্লাইয়ের উপর বোঝা কমিয়ে দেয় যখন আউটপুট কম হয় তখন নিয়ন্ত্রিত শক্তি প্রদান করে।পাওয়ার-সুইচের উত্থান এবং পতনের সময়গুলি টার্নন এবং টার্নঅফের সময় বর্তমান ঢেউ কমানোর জন্য নিয়ন্ত্রিত হয়।
