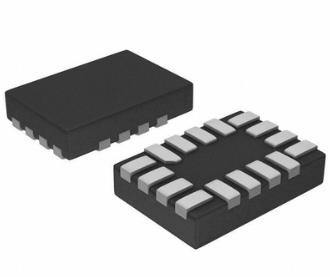

কন্ট্রোলার অটোমোটিভ লেড ড্রাইভার IC টেক্সাস ইন্সট্রুমেন্টস PMIC TPS62290DRVT স্টেপ ডাউন

TPS62290 এর বৈশিষ্ট্য

• উচ্চ দক্ষতা - 96% পর্যন্ত
• আউটপুট বর্তমান 1000 mA পর্যন্ত
• ভিভিতরেবর্ধিত ভোল্টেজ রেঞ্জ সহ লি-আয়ন ব্যাটারির জন্য 2.3 V থেকে 6.0V পর্যন্ত পরিসর
• 2.25-MHz ফিক্সড ফ্রিকোয়েন্সি অপারেশন
• হালকা লোড কারেন্টে পাওয়ার সেভ মোড
• PWM মোডে আউটপুট ভোল্টেজের সঠিকতা ±1.5%
• স্থির আউটপুট ভোল্টেজ বিকল্প
• সাধারণ 15-µA শান্ত স্রোত
• সর্বনিম্ন ড্রপআউটের জন্য 100% ডিউটি ​​সাইকেল
• হালকা লোড এ ভোল্টেজ পজিশনিং
• একটি 2-mm × 2-mm × 0.8-mm WSON (6) প্যাকেজে উপলব্ধ (DRV)

TPS62290 এর বর্ণনা

ব্যাটারি চালিত পোর্টেবল অ্যাপ্লিকেশনের জন্য TPS6229x ডিভাইসগুলি অত্যন্ত দক্ষ সিঙ্ক্রোনাস স্টেপ ডাউন ডিসি/ডিসি কনভার্টার অপ্টিমাইজ করা হয়েছে।তারা একটি একক লি-আয়ন কোষ থেকে 1000-mA পর্যন্ত আউটপুট কারেন্ট সরবরাহ করে।

2.3 V থেকে 6.0 V এর একটি ইনপুট ভোল্টেজ পরিসীমা সহ, ডিভাইসগুলি বর্ধিত ভোল্টেজ পরিসীমা সহ ব্যাটারিগুলিকে সমর্থন করে এবং মোবাইল ফোন এবং অন্যান্য পোর্টেবল সরঞ্জামগুলির মতো পোর্টেবল অ্যাপ্লিকেশনগুলি পাওয়ার জন্য আদর্শ৷

TPS6229x ডিভাইসগুলি 2.25-MHz ফিক্সড সুইচিং ফ্রিকোয়েন্সিতে কাজ করে এবং সম্পূর্ণ লোড কারেন্টরেঞ্জে উচ্চ দক্ষতা বজায় রাখতে হালকা লোড কারেন্টে পাওয়ার সেভমোড অপারেশনে প্রবেশ করে।

পাওয়ার সেভ মোড কম আউটপুট ভোল্টেজ লহর জন্য অপ্টিমাইজ করা হয়.কম শব্দের প্রয়োগের জন্য, MODE পিনটি উঁচু করে টেনে ডিভাইসগুলিকে ফিক্সড ফ্রিকোয়েন্সি পালস প্রস্থ মডুলেশন (PWM) মোডে বাধ্য করা যেতে পারে।শাটডাউন মোডে, বর্তমান খরচ 1 µA-এর কম হয়ে গেছে।TPS6229x ডিভাইসগুলি ছোট ইনডাক্টর এবং ক্যাপাসিটার ব্যবহার করে একটি ছোট সমাধান আকার অর্জন করতে দেয়।

TPS6229x ডিভাইসগুলি -40°C থেকে 85°C পর্যন্ত মুক্ত বায়ু তাপমাত্রার পরিসরে কাজ করে।ডিভাইসগুলি একটি 2-মিমি × 2-মিমি 6-পিন WSON প্যাকেজে (DRV) পাওয়া যায়।
