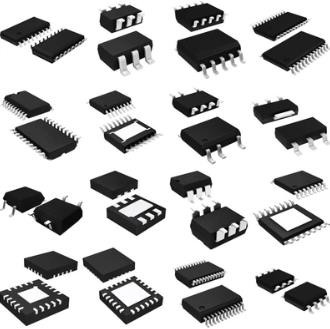

TI মাইক্রোকন্ট্রোলার ইউনিট MCU টেক্সাস ইন্সট্রুমেন্টস 5.5V - 65V LM5117PSQ/NOPB

LM5117 এর বৈশিষ্ট্য

• LM5117-Q1 অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্য:
  • ডিভাইসের তাপমাত্রা গ্রেড 1: -40°C থেকে 125°C
    পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা
• এমুলেটেড পিক কারেন্ট মোড নিয়ন্ত্রণ
• 5.5 V থেকে 65 V পর্যন্ত ওয়াইড অপারেটিং রেঞ্জ
• শক্তিশালী 3.3-এ পিক গেট ড্রাইভ
• অভিযোজিত ডেড-টাইম আউটপুট ড্রাইভার নিয়ন্ত্রণ
• 750 kHz পর্যন্ত ফ্রি-রান বা সিঙ্ক্রোনাইজযোগ্য ঘড়ি
• ঐচ্ছিক ডায়োড এমুলেশন মোড
• 0.8 V থেকে প্রোগ্রামেবল আউটপুট
• যথার্থতা 1.5% ভোল্টেজ রেফারেন্স
• এনালগ কারেন্ট মনিটর
• প্রোগ্রামেবল বর্তমান সীমা
• হিক্কা মোড ওভারকারেন্ট সুরক্ষা
• প্রোগ্রামেবল সফট-স্টার্ট এবং ট্র্যাকিং
• প্রোগ্রামেবল লাইন আন্ডারভোল্টেজ লকআউট
• বহিরাগত পক্ষপাত সরবরাহে প্রোগ্রামেবল সুইচওভার
• থার্মাল শাটডাউন

LM5117 এর বর্ণনা

LM5117 হল একটি সিঙ্ক্রোনাস বক কন্ট্রোলার যা উচ্চ ভোল্টেজ বা ব্যাপকভাবে পরিবর্তিত ইনপুট সাপ্লাই থেকে স্টেপ-ডাউন রেগুলেটর অ্যাপ্লিকেশনের জন্য।নিয়ন্ত্রণ পদ্ধতি একটি অনুকরণ করা বর্তমান র‌্যাম্প ব্যবহার করে বর্তমান মোড নিয়ন্ত্রণের উপর ভিত্তি করে।বর্তমান মোড নিয়ন্ত্রণ অন্তর্নিহিত লাইন ফিড-ফরোয়ার্ড, চক্র দ্বারা চক্র বর্তমান সীমিত এবং লুপ ক্ষতিপূরণ সহজতা প্রদান করে।একটি এমুলেটেড কন্ট্রোল র‌্যাম্প ব্যবহার নাড়ি-প্রস্থ মডুলেশন সার্কিটের শব্দ সংবেদনশীলতা হ্রাস করে, যা উচ্চ ইনপুট ভোল্টেজ অ্যাপ্লিকেশনগুলিতে প্রয়োজনীয় খুব ছোট ডিউটি ​​চক্রের নির্ভরযোগ্য নিয়ন্ত্রণের অনুমতি দেয়।

অপারেটিং ফ্রিকোয়েন্সি 50 kHz থেকে 750 kHz পর্যন্ত প্রোগ্রামযোগ্য।LM5117 বহিরাগত হাই-সাইড এবং লো-সাইড এনএমওএস পাওয়ার সুইচগুলি অভিযোজিত ডেড-টাইম নিয়ন্ত্রণের সাথে চালায়।একটি ব্যবহারকারী-নির্বাচনযোগ্য ডায়োড এমুলেশন মোড হালকা লোড অবস্থায় উন্নত দক্ষতার জন্য অবিচ্ছিন্ন মোড অপারেশন সক্ষম করে।একটি উচ্চ ভোল্টেজ পক্ষপাত নিয়ন্ত্রক যা বাহ্যিক পক্ষপাত সরবরাহের অনুমতি দেয় দক্ষতা আরও উন্নত করে।LM5117 এর অনন্য এনালগ টেলিমেট্রি বৈশিষ্ট্য গড় আউটপুট বর্তমান তথ্য প্রদান করে।অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে তাপীয় শাটডাউন, ফ্রিকোয়েন্সি সিঙ্ক্রোনাইজেশন, হিক্কাপ মোড বর্তমান সীমা এবং সামঞ্জস্যযোগ্য লাইন আন্ডারভোল্টেজ লকআউট।
