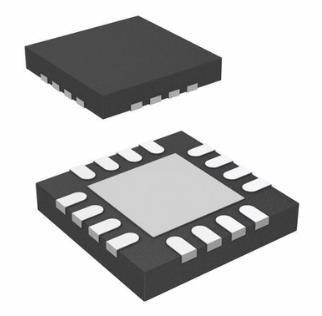

NPN PNP ইলেক্ট্রনিক আইসি চিপ ট্রানজিস্টর অ্যাডজাস্টেবল টেক্সাস ইন্সট্রুমেন্টস TI TPS54526RSAR

TPS54526-এর বৈশিষ্ট্য

• D-CAP2™ মোড দ্রুত ক্ষণস্থায়ী প্রতিক্রিয়া সক্ষম করে
• কম আউটপুট রিপল এবং সিরামিক আউটপুট ক্যাপাসিটরের অনুমতি দেয়
• প্রশস্ত ভিভিতরেইনপুট ভোল্টেজ পরিসীমা: 4.5 V থেকে 18 V
• আউটপুট ভোল্টেজ পরিসীমা: 0.76 V থেকে 5.5 V
• নিম্ন শুল্ক চক্র অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা অত্যন্ত দক্ষ সমন্বিত FET - 63 mΩ (উচ্চ দিক) এবং 33 mΩ (নিম্ন দিক)
• উচ্চ দক্ষতা, শাটডাউনে 10 µA এর কম
• উচ্চ প্রাথমিক ব্যান্ডগ্যাপ রেফারেন্স নির্ভুলতা
• সামঞ্জস্যযোগ্য নরম শুরু
• প্রাক পক্ষপাতদুষ্ট নরম শুরু
• 650-kHz স্যুইচিং ফ্রিকোয়েন্সি (fSW)
• বর্তমান সীমার উপরে সাইকেল-বাই-সাইকেল
• পাওয়ার ভাল আউটপুট
• হালকা লোডে উচ্চ দক্ষতার জন্য ইকো-মোড স্বতঃ-এড়িয়ে যান৷

TPS54526-এর বিবরণ

TPS54526 হল একটি অভিযোজিত অন-টাইম D-CAP2™ মোড সিঙ্ক্রোনাস বক কনভার্টার।TPS54526 সিস্টেম ডিজাইনারদের সাশ্রয়ী, কম কম্পোনেন্ট গণনা, কম স্ট্যান্ডবাই বর্তমান সমাধান সহ বিভিন্ন শেষ সরঞ্জামের পাওয়ার বাস রেগুলেটরগুলির স্যুট সম্পূর্ণ করতে সক্ষম করে।TPS54526-এর প্রধান কন্ট্রোল লুপ D-CAP2™ মোড কন্ট্রোল ব্যবহার করে যা কোনো বাহ্যিক ক্ষতিপূরণ উপাদান ছাড়াই খুব দ্রুত ক্ষণস্থায়ী প্রতিক্রিয়া প্রদান করে।অভিযোজিত অন-টাইম কন্ট্রোল উচ্চ লোড অবস্থায় PWM মোড এবং হালকা লোডে ইকো-মোড™ অপারেশনের মধ্যে বিরামহীন রূপান্তর সমর্থন করে।ইকো-মোড™ TPS54526 কে হালকা লোড অবস্থায় উচ্চ দক্ষতা বজায় রাখার অনুমতি দেয়।TPS54526-এ একটি মালিকানাধীন সার্কিটও রয়েছে যা ডিভাইসটিকে POSCAP, SP-CAP এবং অতি-লো ESR সিরামিক ক্যাপাসিটারের মতো নিম্ন সমমানের সিরিজ রেজিস্ট্যান্স (ESR) আউটপুট ক্যাপাসিটার উভয়কেই গ্রহণ করতে সক্ষম করে।ডিভাইসটি 4.5-V থেকে 18-V VIN ইনপুট পর্যন্ত কাজ করে।আউটপুট ভোল্টেজ 0.76V এবং 5.5V এর মধ্যে প্রোগ্রাম করা যেতে পারে।ডিভাইসটিতে একটি সামঞ্জস্যযোগ্য নরম শুরুর সময় এবং একটি পাওয়ার ভাল ফাংশন রয়েছে।TPS54526 14-পিন এইচটিএসএসওপি প্যাকেজ এবং 16 পিনের QFN প্যাকেজে উপলব্ধ, যা –40°C থেকে 85°C পর্যন্ত কাজ করার জন্য ডিজাইন করা হয়েছে।
