TPD2S300 এর জন্য বৈশিষ্ট্য

• শর্ট-টু-ভি-এর 2টি চ্যানেলবাসওভারভোল্টেজ সুরক্ষা (CC1, CC2): 24-Vডিসিসহনশীল
• IEC 61000-4-2 ESD সুরক্ষার 2টি চ্যানেল (CC1, CC2)
• নিম্ন শান্ত স্রোত: 3.23 µA (সাধারণ), ভিপিডব্লিউআর, ভিএম= 3.3 ভি
• CC1, CC2 ওভারভোল্টেজ সুরক্ষা FETs 200 mA V পাস করতে সক্ষমCONNক্ষমতা
• মোবাইল ডিভাইসে মৃত ব্যাটারি ব্যবহার কেস পরিচালনার জন্য CC ডেড ব্যাটারি প্রতিরোধক একত্রিত

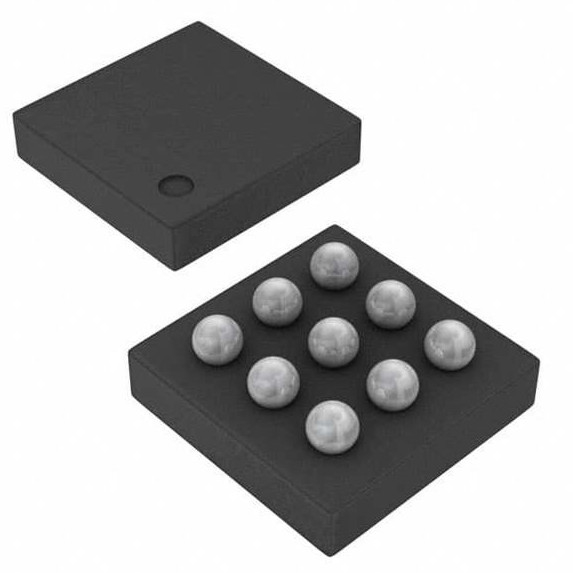

• 1.4-মিমি × 1.4-মিমি WCSP প্যাকেজ

TPD2S300-এর বর্ণনা

TPD2S300 হল একটি একক চিপ USB Type-C পোর্ট সুরক্ষা সমাধান যা 20-VShort-to-V প্রদান করেবাসCC1 এবং CC2 পিনের জন্য ওভারভোল্টেজ এবং IEC ESD সুরক্ষা।

ইউএসবি টাইপ-সি সংযোগকারী প্রকাশের পর থেকে, ইউএসবি টাইপ-সি-এর জন্য অনেক পণ্য এবং আনুষাঙ্গিক প্রকাশ করা হয়েছে যা USB টাইপ-সি স্পেসিফিকেশন পূরণ করে না।এর একটি উদাহরণ হল ইউএসবি টাইপ-সি পাওয়ার ডেলিভারি অ্যাডাপ্টার যা V-তে 20 V দিয়ে শুরু হয়বাসলাইনইউএসবি টাইপ-সি-এর জন্য আরেকটি উদ্বেগ হল যে সংযোগকারীর যান্ত্রিক মোচড় এবং স্লাইডিং এই ছোট সংযোগকারীর কাছাকাছি থাকার কারণে পিনগুলিকে ছোট করতে পারে।এটি 20-VV হতে পারেবাসCC পিন সংক্ষিপ্ত করা.এছাড়াও, টাইপ-সি সংযোগকারীতে থেপিনের কাছাকাছি থাকার কারণে, একটি উচ্চতর উদ্বেগ রয়েছে যে ধ্বংসাবশেষ এবং আর্দ্রতা 20-VV এর কারণ হতে চলেছেবাসপিনটি সিসি পিনের সাথে ছোট করতে হবে।

এই অ-আদর্শ সরঞ্জাম এবং যান্ত্রিক ইভেন্টগুলি CC পিনগুলিকে 20-V সহনশীল হতে প্রয়োজনীয় করে তোলে, যদিও তারা শুধুমাত্র 5 V বা তার নিচে কাজ করে।TPD2S300 CC পিনের উপর ওভারভোল্টেজ সুরক্ষা প্রদান করে স্বাভাবিক অপারেশনে হস্তক্ষেপ না করে CC পিনগুলিকে 20-V সহনশীল হতে সক্ষম করে।ডিভাইসটি সিসি লাইনে সিরিজে উচ্চ ভোল্টেজ এফইটি স্থাপন করে।যখন এই লাইনগুলিতে OVP থ্রেশহোল্ডের উপরে একটি ভোল্টেজ সনাক্ত করা হয়, তখন উচ্চ ভোল্টেজের সুইচগুলি খোলা হয়, যা সংযোগকারীতে উপস্থিত উচ্চ ভোল্টেজ অবস্থা থেকে সিস্টেমের বাকি অংশকে বিচ্ছিন্ন করে।

অবশেষে, বেশিরভাগ সিস্টেমে তাদের বাহ্যিক পিনের জন্য IEC61000-4-2 সিস্টেম স্তরের ESD সুরক্ষা প্রয়োজন।TPD2S300 CC1 এবং CC2 পিনের জন্য IEC 61000-4-2 ESD সুরক্ষাকে সংহত করে, যা সংযোগকারীতে বাহ্যিকভাবে উচ্চ ভোল্টেজ টিভিএস ডায়োড স্থাপনের প্রয়োজনীয়তাকে সরিয়ে দেয়।
