ডুয়াল ইনভার্টিং পাওয়ার MOSFET ড্রাইভার IC মাইক্রোচিপ PMIC 1.5A TC4426 TC4427 TC4428

পণ্যের বর্ণনা

TC4426 TC4427 TC4428 মাইক্রোচিপ 1.5A ডুয়াল ইনভার্টিং পাওয়ার MOSFET ড্রাইভার ইন্টিগ্রেটেড সার্কিট IC PMIC

TC4426 TC4427 TC4428 মাইক্রোচিপ 1.5A ডুয়াল ইনভার্টিং পাওয়ার MOSFET ড্রাইভার ইন্টিগ্রেটেড সার্কিট IC TC4426EOA713

TC4426EOA713 স্পেসিফিকেশন:

TC4426 TC4427 TC4428 মাইক্রোচিপ 1.5A ডুয়াল হাই-স্পীড পাওয়ার MOSFET ড্রাইভার আইসি সাধারণ বর্ণনা:

TC4426/TC4427/TC4428 হল আগের TC426/TC427/TC428 পরিবারের MOSFET ড্রাইভারের উন্নত সংস্করণ।

TC4426/TC4427/TC4428 ডিভাইসগুলি একটি MOSFET-এর গেট চার্জিং এবং ডিসচার্জ করার সময় উত্থান এবং পতনের সময় মিলেছে।এই ডিভাইসগুলি তাদের পাওয়ার এবং ভোল্টেজ রেটিংগুলির মধ্যে যেকোন অবস্থার অধীনে অত্যন্ত ল্যাচ-আপ প্রতিরোধী।গ্রাউন্ড পিনে 5V পর্যন্ত শব্দ স্পাইকিং (যেকোনো একটি পোলারিটির) হলে তারা ক্ষতির শিকার হয় না।তারা ক্ষতি বা যুক্তি বিপর্যস্ত ছাড়াই, 500 mA পর্যন্ত বিপরীত কারেন্ট (যেকোন একটি পোলারিটির) তাদের আউটপুটগুলিতে জোরপূর্বক ফিরে আসাকে মেনে নিতে পারে।সমস্ত টার্মিনাল 2.0 kV পর্যন্ত ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) থেকে সম্পূর্ণরূপে সুরক্ষিত।

TC4426/TC4427/TC4428 MOSFET ড্রাইভাররা সহজেই 1000 pF গেট ক্যাপাসিট্যান্স 30 ns এর নিচে চার্জ/ডিসচার্জ করতে পারে।এই ডিভাইসগুলি চালু এবং বন্ধ উভয় অবস্থায়ই যথেষ্ট কম প্রতিবন্ধকতা প্রদান করে যাতে MOSFET এর উদ্দিষ্ট অবস্থা প্রভাবিত না হয়, এমনকি বড় ট্রানজিয়েন্টদের দ্বারাও।অন্যান্য সামঞ্জস্যপূর্ণ ড্রাইভারগুলি হল TC4426A/TC4427A/ TC4428A ফ্যামিলি অফ ডিভাইস।

TC4426A/TC4427A/ TC4428A ডিভাইসগুলি TC4426/TC4427/ TC4428 ডিভাইসগুলির মিলিত উত্থান এবং পতনের সময় ছাড়াও অগ্রণী এবং পতনের প্রান্তের ইনপুট-টু-আউটপুট বিলম্বের সময়ের সাথে মিলেছে।

বৈশিষ্ট্য:

• হাই পিক আউটপুট কারেন্ট: 1.5A

ওয়াইড ইনপুট সাপ্লাই ভোল্টেজ অপারেটিং রেঞ্জ: - 4.5V থেকে 18V

উচ্চ ক্যাপাসিটিভ লোড ড্রাইভ ক্ষমতা: 25 এনএসে 1000 পিএফ (সাধারণ)

সংক্ষিপ্ত বিলম্বের সময়: 40 এনএস (সাধারণ)

মিলিত উত্থান এবং পতনের সময়

কম সরবরাহ বর্তমান: - লজিক '1' ইনপুট সহ - 4 mA - লজিক '0' ইনপুট সহ - 400 µA

কম আউটপুট প্রতিবন্ধকতা: 7

ল্যাচ-আপ সুরক্ষিত: 0.5A রিভার্স কারেন্ট সহ্য করে

ইনপুট 5V পর্যন্ত নেতিবাচক ইনপুট সহ্য করে

ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ (ESD) সুরক্ষিত: 2.0 kV

স্পেস-সেভিং 8-পিন MSOP এবং 8-পিন 6x5 DFN-S প্যাকেজ

TC4426 TC4427 TC4428 মাইক্রোচিপ 1.5A ডুয়াল হাই-স্পীড পাওয়ার MOSFET ড্রাইভার আইসি অ্যাপ্লিকেশন:

সুইচ মোড পাওয়ার সাপ্লাই

লাইন ড্রাইভার

পালস ট্রান্সফরমার ড্রাইভ

পরিবেশগত এবং রপ্তানি শ্রেণীবিভাগ

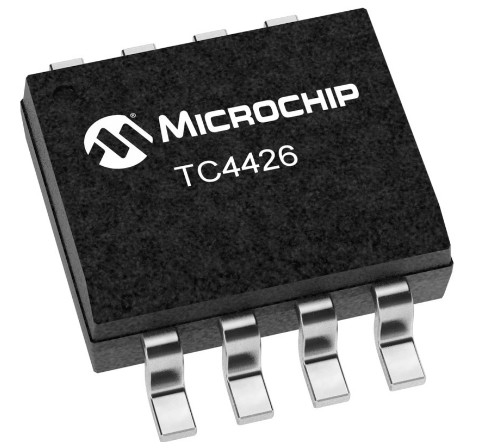

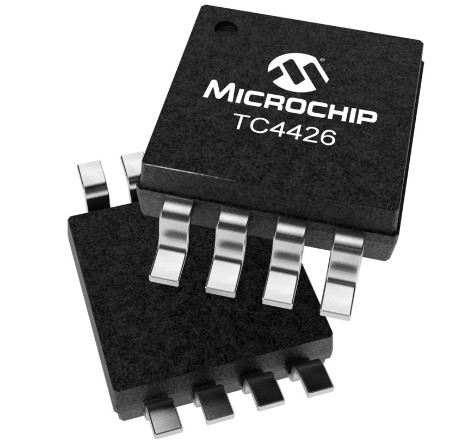

ছবি:
