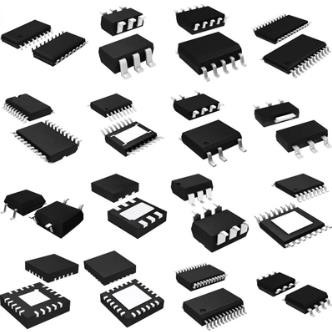

স্বয়ংচালিত পরিবর্ধক ইএমআই ফিল্টার আইসি চিপস CD7388CZ টেক্সাস ইন্সট্রুমেন্টস TLV7031QDCKRQ1

TLV7031-Q1-এর বৈশিষ্ট্য

• স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্যতা অর্জন করেছে:
  • ডিভাইসের তাপমাত্রা গ্রেড 1: –40°C থেকে 125°C পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা
  • ডিভাইস HBM ESD শ্রেণীবিভাগ স্তর 2
  • ডিভাইস CDM ESD শ্রেণীবিভাগ স্তর C5
• বিস্তৃত সরবরাহ ভোল্টেজ পরিসীমা 1.6 V থেকে 6.5 V
• 315 nA এর শান্ত সরবরাহ কারেন্ট
• কম প্রচার বিলম্ব 3 µs
• 6.5 mV এর অভ্যন্তরীণ হিস্টেরেসিস
• রেল থেকে রেল কমন-মোড ইনপুট ভোল্টেজ
• অভ্যন্তরীণ পাওয়ার-অন-রিসেট একটি পরিচিত স্টার্টআপ শর্ত প্রদান করে
• ওভারড্রাইভেন ইনপুটের জন্য কোন ফেজ রিভার্সাল
• পুশ-পুল আউটপুট (TLV703x-Q1)
• ওপেন-ড্রেন আউটপুট (TLV704x-Q1)
• -40°C থেকে 125°C অপারেটিং তাপমাত্রা

TLV7031-Q1-এর বিবরণ

TLV703x-Q1/TLV704x-Q1 হল লো-ভোল্টেজ, রেল থেকে রেল ইনপুট সহ ন্যানোপাওয়ার তুলনাকারী।এই তুলনাকারীগুলি স্থান-সমালোচনামূলক এবং শক্তি সচেতন ডিজাইনগুলির জন্য প্রযোজ্য যেমন ইনফোটেইনমেন্ট, টেলিমেটিক্স এবং হেড ইউনিট অ্যাপ্লিকেশন।

TLV703x-Q1 এবং TLV704x-Q1 শক্তি এবং গতির একটি চমৎকার সমন্বয় অফার করে।ন্যানোপাওয়ারে দ্রুত প্রতিক্রিয়া সময়ের সুবিধা পাওয়ার-সচেতন সিস্টেমগুলিকে নিরীক্ষণ করতে এবং ত্রুটির অবস্থার দ্রুত প্রতিক্রিয়া জানাতে সক্ষম করে।1.6 V থেকে 6.5 V এর একটি অপারেটিং ভোল্টেজ পরিসীমা সহ, এই তুলনাকারীগুলি 1.8 V, 3 V এবং 5 V সিস্টেমের সাথে সামঞ্জস্যপূর্ণ।

TLV703x-Q1 এবং TLV704x-Q1 ওভারড্রাইভেন ইনপুট এবং অভ্যন্তরীণ হিস্টেরেসিস সহ কোনও আউটপুট ফেজ উল্টানো নিশ্চিত করে না, তাই প্রকৌশলীরা কঠোর, কোলাহলপূর্ণ পরিবেশে নির্ভুল ভোল্টেজ নিরীক্ষণের জন্য তুলনাকারীদের এই পরিবারটি ব্যবহার করতে পারেন যেখানে ধীর গতির ইনপুট সংকেতগুলিকে অবশ্যই পরিষ্কার ডিজিটালে রূপান্তর করতে হবে। আউটপুট

TLV703x-Q1-এ একটি পুশ-পুল আউটপুট স্টেজ রয়েছে যা ডুবতে এবং মিলিঅ্যাম্প কারেন্ট সোর্সিং করতে সক্ষম।TLV704x-Q1 এর একটি ওপেন-ড্রেন আউটপুট স্টেজ রয়েছে যা V এর বাইরে টানা যায়সিসি.
