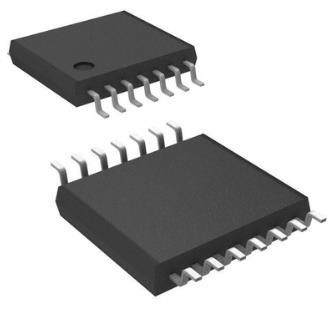

5.6MHz পরিবর্ধক IC চিপস ইন্টিগ্রেটেড সার্কিট TI LMV824MTX/NOPB টেক্সাস ইন্সট্রুমেন্টস

LMV824-N-এর বৈশিষ্ট্য

• অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্য:
  • LMV822-Q1 এবং LMV824-Q1 অটোমোটিভ AEC-Q100 গ্রেড 1 সংস্করণে উপলব্ধ
• Vs = 5 V এর জন্য, সাধারণ সরবরাহের মান যদি না উল্লেখ করা হয়
• LMV824 125°C পর্যন্ত বর্ধিত তাপমাত্রা পরিসীমা সহ উপলব্ধ
• ছোট SC70-5 প্যাকেজ 2.0 x 1.25 x 0.95 মিমি
• 2.5 V, 2.7 V এবং 5 V এ নির্দিষ্ট কর্মক্ষমতা
• ভিওএস3.5 mV (সর্বোচ্চ)
• টিসিভিওএস1 uV/°C
• 2.7 V, 5 MHz এ ব্যান্ডউইথ পণ্য লাভ করুন
• আমিসরবরাহ2.7 V সরবরাহে, প্রতি অ্যামপ্লিফায়ারে 220 µA
• স্লিউ রেট 1.4 V/µs (মিনিট)
• CMRR 90 dB
• পিএসআরআর 85 ডিবি
• ভিসেমি5 V সরবরাহে, -0.3 V থেকে 4.3 V
• রেল থেকে রেল আউটপুট (RRO)
  • 600 Ω লোড, রেল থেকে 160 mV
  • 10 kΩ লোড, 55 mV রেল থেকে
• ক্যাপাসিটিভ লোড সহ স্থিতিশীল কর্মক্ষমতা

LMV824-N-এর বিবরণ

LMV821/LMV822/LMV824 op amps কম ভোল্টেজ, কম পাওয়ার সিস্টেমে কর্মক্ষমতা এবং অর্থনীতি নিয়ে আসে।একটি 5 MHz ইউনিটি-গেন ফ্রিকোয়েন্সি সহ, 2.7 V সরবরাহে, এবং একটি 1.4 V/µs স্লিউ রেট, শান্ত স্রোত প্রতি এম্প্লিফায়ারে মাত্র 220 µA।তারা রেল থেকে রেল আউটপুট (RRO) সুইং ইন 600 Ω লোড প্রদান করে।ইনপুট কমন-মোড ভোল্টেজের পরিসরে গ্রাউন্ড রয়েছে এবং সর্বোচ্চ ইনপুট অফসেটভোল্টেজ হল 3.5 mV।অ্যাপ্লিকেশন বিভাগে নির্দেশিত হিসাবে তারা সহজেই বড় ক্যাপাসিটিভ লোড চালাতে সক্ষম।

LMV821 একক অপ এম্পটি ক্ষুদ্র SC70-5 প্যাকেজে উপলব্ধ, যা পূর্ববর্তী শিরোনাম ধারক, SOT23-5 এর প্রায় অর্ধেক আকারের।LMV824NDGV বর্ধিত শিল্প তাপমাত্রার পরিসরে নির্দিষ্ট করা হয়েছে এবং এটি একটি TVSOP প্যাকেজে রয়েছে।

সামগ্রিকভাবে, LMV821/LMV822/LMV824 ডিভাইসগুলি হল কম ভোল্টেজ, কম শক্তি এবং কর্মক্ষমতা ওপ্যাম্প যা একটি অর্থনৈতিক মূল্যে বিস্তৃত অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।
